蔡司软件 | ZEISS CALYPSO在电力与能源行业的实用新功能

在精密测量中，你是否曾为复杂工件的尺寸计算而头疼？

面对大量相似工件，重复编程是否耗费了你大量时间？

曲面特征的阵列测量是否一直是个难题？

多台设备间的程序管理又是否让你感到困扰？

ZEISS CALYPSO软件，始终关注你在实际测量中的每一个挑战。从2017到2024，我们持续升级，带来更智能、更高效的测量解决方案——无论是保持架的等分差计算、风电轴承的参数化编程，还是曲面阵列与程序比对，ZEISS CALYPSO都能帮你轻松应对，让测量更简单、更可靠。

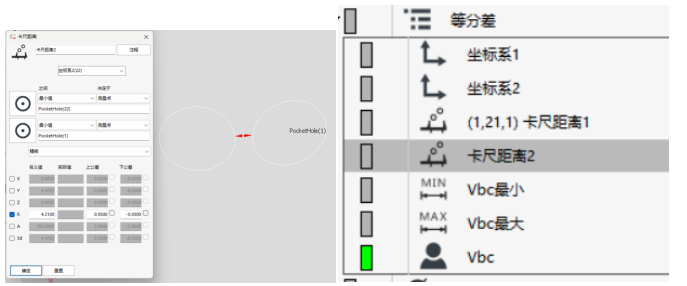

功能1卡尺距离功能（2017版本新增）

功能场景

2016以前的版本只能给出圆心之间的距离，想要求边缘的最大最小距离需要通过其他方式，保持架有一个尺寸叫做等分差，求每相邻两个兜孔之间的最大与最小距离，以前我们只能通过构造名义极值点，然后输出两点距离的方式测量这个尺寸，现在可以直接用卡尺距离功能，实现起来简单且直接。

功能价值

在能源行业的保持架这类工件测量中，卡尺距离的使用极大的简化了编程思路。

功能2可变策略编辑器（2020版本新增）

功能场景

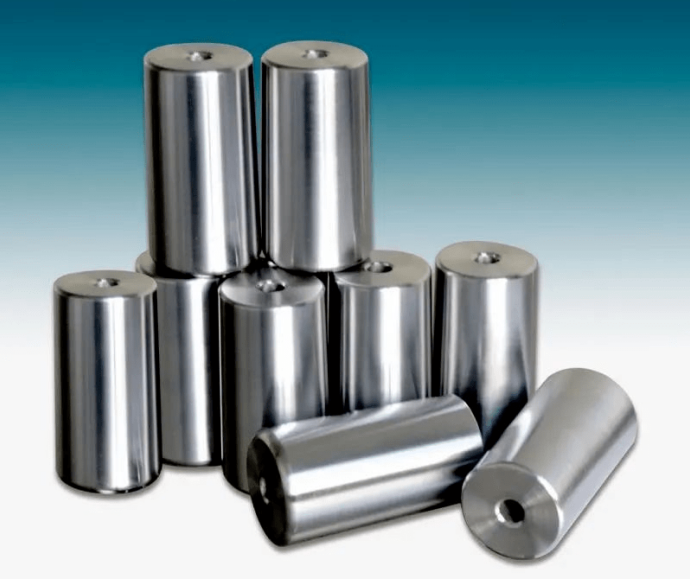

对于风电轴承这类工件，尺寸类似大小不同，且数量较多，如果为每个工件编程，这将是很大的工作量，常规的解决方法是用PCM功能编写参数化程序，但是并非所有客户都有能力用好PCM，可变策略编辑器在一定意义上弥补了PCM上手难的问题，让条件可视化。

功能价值

ZEISS 可变策略编辑器通过使用图形界面可以很容易地编辑，可以很容易地创建自定义的预设测量策略，同时也可以应用到现有的测量程序中，提高编程效率，对没有PCM模块并且对参数化编程有一定需求的用户非常友好。

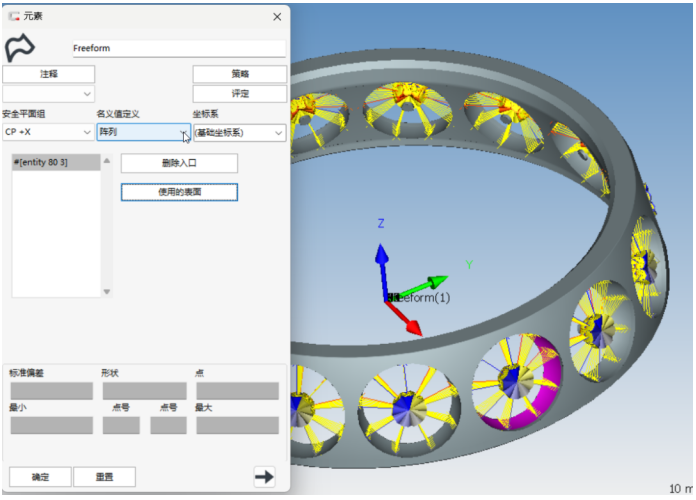

功能3自由曲面阵列（2024版本新增）

功能场景

以前，曲面是无法阵列的，如果想测量阵列的曲面特征只能做辅助坐标系单独创建，或者使用曲线代替曲面，从CALYPSO 2024开始，可以应用自由曲面元素的阵列设置。能源行业的保持架有一个尺寸是兜孔的轮廓，这类尺寸要么不测，要么用曲线代替，现在可以直接用自由曲面做阵列测量。

功能价值

曲面如同其他元素一样，可以实现阵列，这大大减少了的曲面的编程工作量。

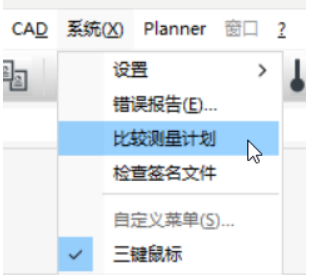

功能4比较测量程序（2019版本新增，2020版本优化）

功能场景

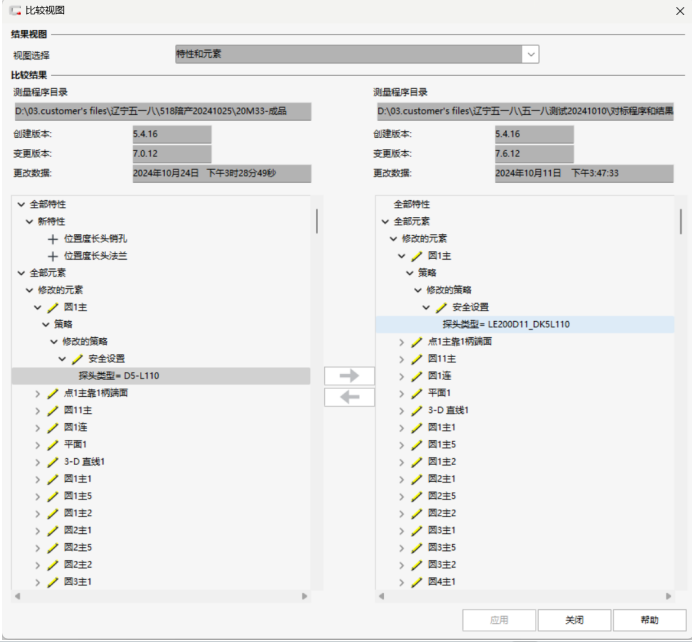

不少客户拥有不止一台蔡司三坐标，测量程序的管理是质量管理工作上非常重要的一环，为了统一程序中的参数设置，以前需要分别打开单独的程序然后记录更改项，或者将两台工作站放到一起，两边同时打开程序做比对，现在可以使用比较测量程序这个功能，在一个工作站中实现两个程序的比较，不但可以检查出程序中特性的数量还能将元素测量策略的差异标记出来。

功能价值

不必浪费过多的精力在查找程序的差异上面，发现差异也可以在比较视图窗口下一键同步程序，这在质量管理上是非常实用的功能。

蔡司提供四十余款线上线下培训课程（通用培训&设备操作培训），助您高效完成精准测量，实现质量保证，欢迎咨询。
