工作原理

球栅尺是采用精密球细分、实现电磁/磁电转换得到电信号,电信号再整理细分，实现测量结果；球栅尺和读数头采用全密封设计，具不受油、水、铁销、灰尘、的影响，并具有较强的耐冲击性，可在比较恶劣环境中使用；球栅数显产品稳定强,寿命长等特点。

产品用途

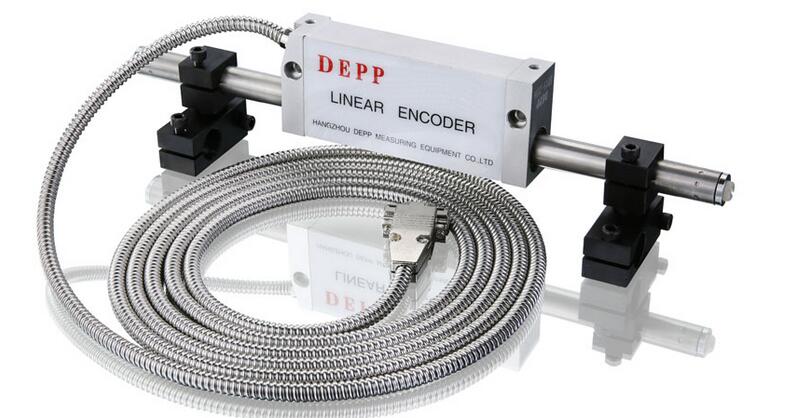

E15系列球栅尺是一种直线位移传感器，可作为机床、导轨测量平台进行位移测量装置，并把测量值传输给球栅数显表显示，亦可把测量值传输给PLC及数控系统做全闭环控制。

产品特点

●传感器可输出多种波型信号，如：（TTL方波 、差分信号RS422信号输出），可与数显表、PLC、数控系统等连接。
●球栅传尺采用合金尺身，全密封设计，优于IP67防护标准，产品具有不受油、水、铁屑的影响，并具有较强的耐冲击性，可在比较恶劣的车间环境中使用。
●球栅尺身的膨胀系数12×10－6/K，与机床钢铁膨胀系数接近，大大降低由温差变化而产生数显误差。
●德普球栅传感器尺单支可达11米，并可无限接长，并且无接口误差，是大型机床设备最好的测量定位产品。
●球栅尺采集信号高性能，可保证球栅运行速度可达120M/分，精准测量。
●德普球栅尺都具有高可靠的测量精度，每一去球栅尺都经过激光干涉仪的校准并附带激光检测卡，以确保其高精度的品质。
●球栅具有安装方便，没有安装平面要求，无需日常维护，长距离距有精度高等特点。

产品参数

●定位精度:        ±0.005mm
●产品精度:        标准级(±0.015mm)/m      精密级(±0.01mm)/m
●生产长度:         单尺不接长球栅尺51mm--11684mm
●工作速度:         120米/分
●解析度  :            标准0.005mm,定制0.001mm
●信号输出:          模拟信号/RS422/TTL
●电缆长度:          标配3米
●抗冲击:              球栅尺      100g
●耐振动:              球栅尺       30g
●防护等级:           达到IP67等级

订购型号说明

球栅尺生产标准是模拟信号输出，如需TTL及RS422信号，需与德普订购。E15A为标准型，E15T为输出TTL信号，E15R为输出RS422信号。

球栅尺外形尺寸图
