服务专栏｜O-INSPECT探头（Dotscan）更换秘籍，让光学检测从此简单

对于O-INSPECT机型，除了基本配置中的接触式XXT与光学照相机传感器外，还允许加装共聚焦白光探头（Dotscan），以扩大可进行测量的工件种类范围，同时提高测量效率。

当客户需要测量如透明工件厚度等特殊尺寸时，仅使用O-INSPECT标配的照相机与接触式探头无法完成测量任务。

然而，O-INSPECT允许加装的Dotscan探头能够完成该测量任务。

本文介绍了该探头的拆装方法，扩展了客户机器的测量能力，并为客户节省下购买新机的费用以及时间。

准备工作

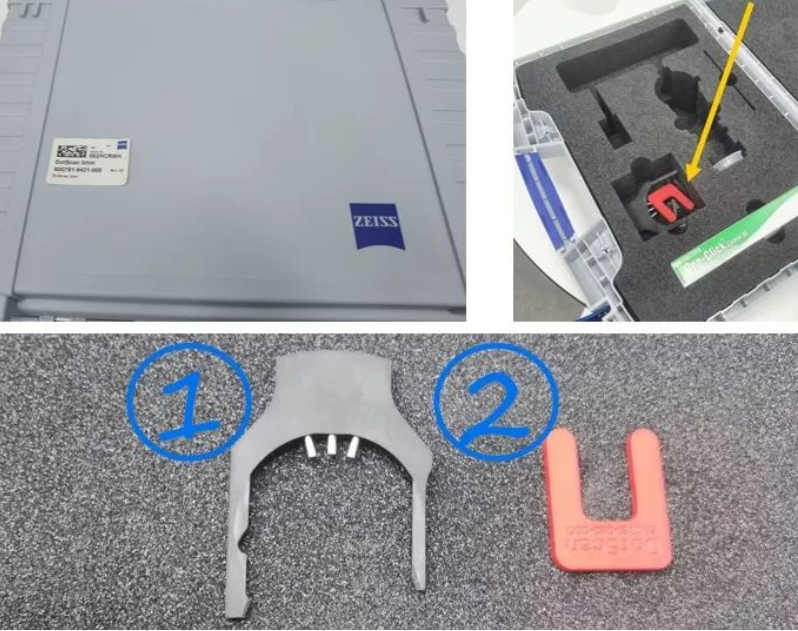

首先，取出Dotscan探头的收纳箱(如图上)。

打开收纳箱后，可以在图右上的黄色箭头处找到专用的拆装工具(如图下)。

分别将二者命名为工具1、工具2。

硬件结构简述

※此处拆除外罩仅做演示用途，正常流程不需要拆除！

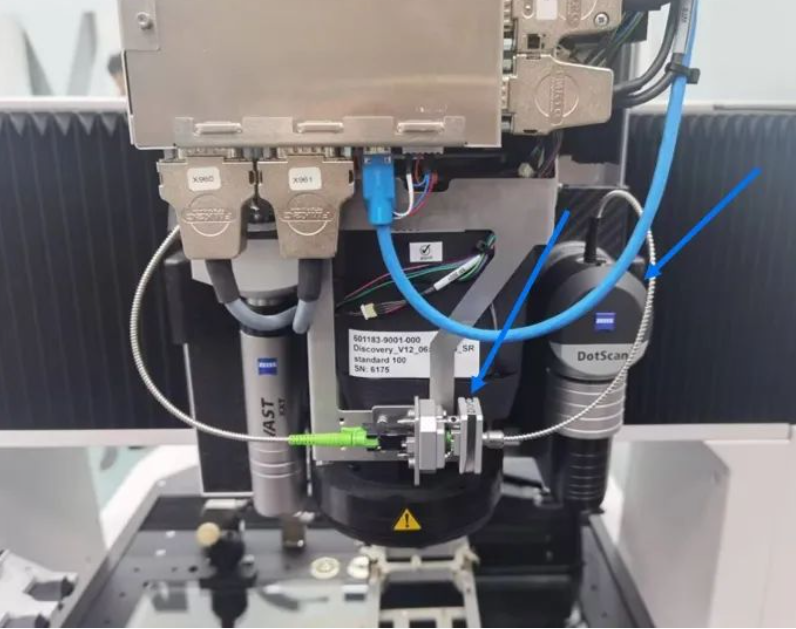

O-INSPECT的Dotscan接口位于照相机右侧，同时需要光纤与机器连接。

拆卸探头

※拆装Dotscan前，将机器Z轴升至最高后，退出软件并完全关闭机器！

拆卸Dotscan，需要先拔出光纤，再取下探头。

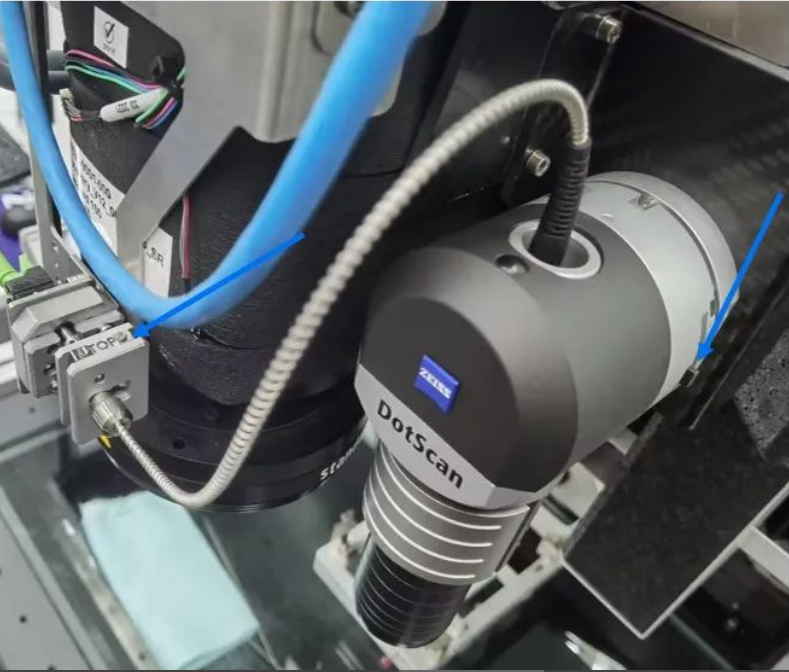

光纤的安装有方向要求，请注意光纤接口处的TOP标识(左边箭头)；

Dotscan探头除磁吸外还存在销钉固定，需要在按下黑色按钮(右边箭头)的情况下才可取下。

※注意！光纤很脆弱，请小心对待以免折断！

将工具2插入线缆连接处滑槽内(如图左上)；

沿黄色箭头方向轻柔地拔出线缆(如图右)；

拔出后状态如图左下。

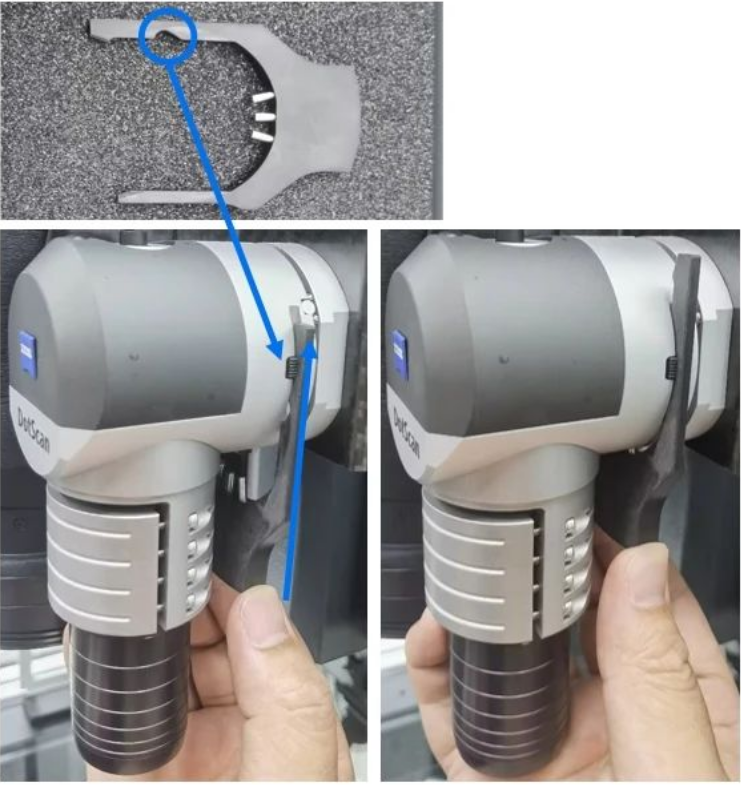

在工具1的一侧支臂中部位置，存在一处缺口(蓝色圆圈)；

将此缺口支臂朝向黑色按钮(上方箭头)，自下而上将工具1塞入Dotscan的滑槽内(下方箭头)。

在工具1完全推入滑槽内部后，双手扶住Dotscan(如左图)。此时探头的磁吸和销钉都已解锁，轻柔地向斜上方推动(箭头)，探头即被取下。

安置探头

※注意！光纤很脆弱，请小心对待以免折断！

取下Dotscan后，应尽快将其放入收纳箱中，避免碰撞和灰尘脏污对探头造成伤害。

安置探头时，先装好镜头盖，再按图中姿态轻柔地放入箱中(注意接口处的TOP标识)。

随后将收纳箱关闭，并置于阴凉干燥处妥善保存。

安装探头

安装Dotscan探头的方式与拆卸流程完全相同，仅顺序相反。

软件配置

初次加装Dotscan探头时，需要对软件进行配置：

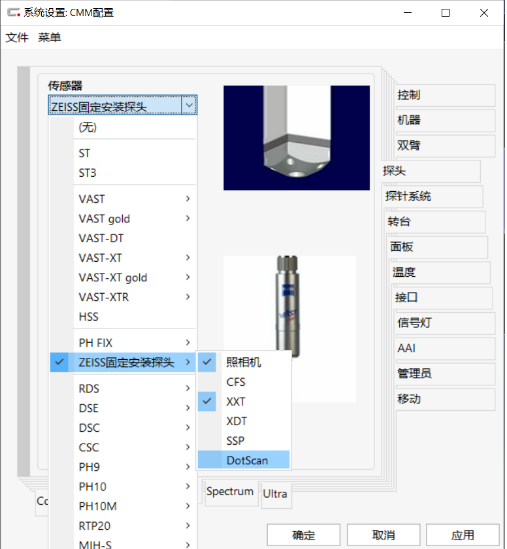

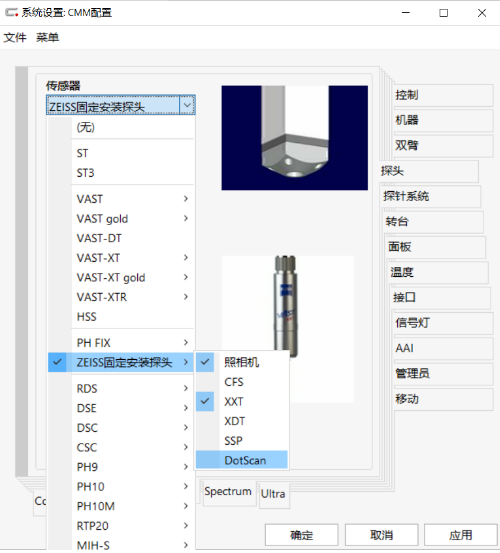

打开系统-设置-CMM-探头-ZEISS固定安装探头，若Dotscan前未显示被勾选，点击该选项，随后点击应用以使变更生效。

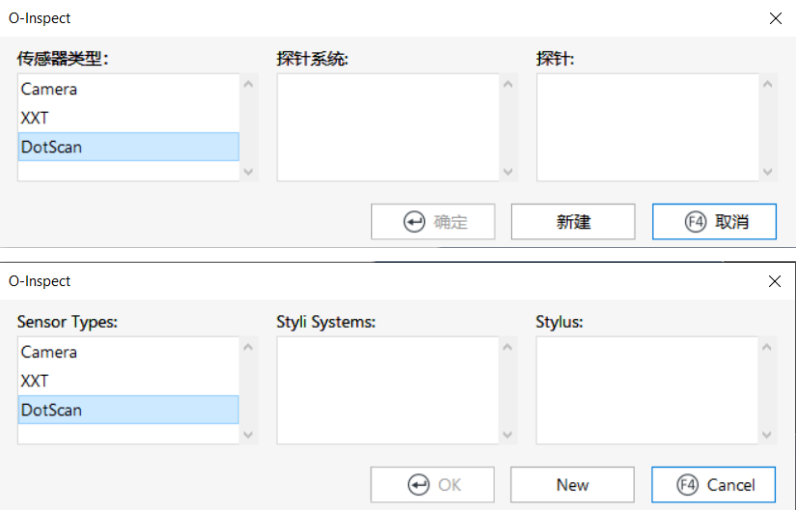

当Dotscan探头安装成功后，在手动更换探针页面的传感器类型中将新增Dotscan选项。

此时，您可以开始使用Dotscan探头了！
