经过二十多年的技术发展，Evident 打造出的OmniScan X4 探伤仪，是一款功能强大的便携式多技术检测仪器。为了大幅提升评估的可靠性，检测人员可以使用多种技术对信号指示进行验证：

• 相控阵（PA）和常规超声检测（UT）

• 衍射时差（TOFD）

• 全聚焦方式（TFM）

• 相位相干成像（PCI）

• 平面波成像（PWI）

OmniScan X4 仪器的多组功能和优化的布局支持峰值效率，可采用不同的成像技术同时采集数据和并排比较数据视图（例如双TFM/PCI）。这款OmniScan 升级版仪器配备了更快的处理器、更大的内存（RAM）和先进的成像工具，响应迅速，操作简便，即使是新用户也能轻松上手。

全新应用程序，助力您优化工作流程

Evident通过季度更新发布OmniScan X4 软件的新功能和增强功能，您可以识别下方二维码免费下载。例如，我们的创新型PCI，就是通过其中一次更新推出的，而现在另一次更新为用户提供了OmniScan Black Box（OmniScan 黑盒子）应用程序。

OmniScan Black Box（OmniScan 黑盒子）应用程序（我们简称为OBB），进一步扩展了OmniScan X4的能力和功能，且无需额外费用。首先在OmniScan X4 探伤仪上安装并激活OBB 应用程序，以将其纳入计算机控制的配置中。

在使用计算机远程控制OmniScan X4 之前，需要具备以下几个条件。

计算机控制OmniScan X4 的设置要求

• 您的OmniScan X4 仪器必须是至少具有128个接收通道的型号，如64:128PR、32:128PR 和16:128PR 配置。

• 您需要在OmniScan X4 仪器上安装免费的OmniScan Black Box（OmniScan 黑盒子）应用程序，点击这里可以直接下载。

• 您的PC机或笔记本电脑必须装有WeldSight Inspection（WeldSight 检测）软件或者AeroView Inspection（AeroView 检测）软件。这是因为这两种软件都与NDT Device API兼容，NDT Device API 支持安装在OmniScan X4 仪器上的OmniScan Black Box（OmniScan 黑盒子）应用程序与您的计算机之间的通信。

为了让您大致了解其工作原理，下面是一个简要的工作流程示例：

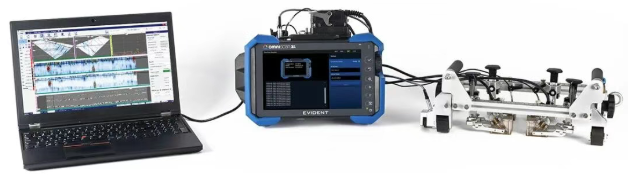

1. 设置：首先进行连接设置（如上图所示），将OmniScan X4 仪器连接到笔记本电脑或PC 机，然后像平常一样将探头或扫查器组件连接到OmniScan X4 仪器。

2. 检测：当OmniScan Black Box（OmniScan 黑盒子）应用程序在OmniScan X4 仪器上运行时，该仪器就像一个“黑匣子”，负责采集数据，并将数据直接传输到PC机或笔记本电脑上。您可以使用WeldSight Inspection（WeldSight 检测）软件或AeroView Inspection（AeroView 检测）软件来操控OmniScan X4 的数据采集过程，还可根据您的偏好选择显示数据的布局。

3. 分析：有了分析许可证，您就可以使用WeldSight 软件或AeroView 软件，按照您的要求对检测结果进行深入分析了。WeldSight 和AeroView 两款软件都是专为高级分析而设计，都配备了自定义布局和读数、个性化彩色调色板和以多种方式检查数据的工具。

答：如果您在石油天然气或石化行业工作，且主要进行焊缝和腐蚀检测，寻找复杂的损伤机制，那么WeldSight 软件是上佳选择，而AeroView 软件是我们为航天和复合材料应用中的零度检测开发的专用软件。

使用WeldSight 或AeroView 软件进行数据采集的原因

使用PC机控制OmniScan X4 仪器，可使您充分利用其高速度和便携性，同时还可利用WeldSight 或AeroView 软件的高级分析和定制功能。

除了通过可定制的布局、读数和彩色调色板获得更大的灵活性，您还可以使用以下高级工具确保数据分析的全面性，并确保检测符合制造商规格等要求：

简化大型检测任务的工作流程

当技术人员检测大型部件时，检测工作的每个步骤都更加耗时。由于OmniScan Black Box（OmniScan 黑盒子）应用程序可以将数据直接传输到控制OmniScan X4 仪器的PC机中，因此无需额外的数据传输步骤，可以立即开始进行分析。

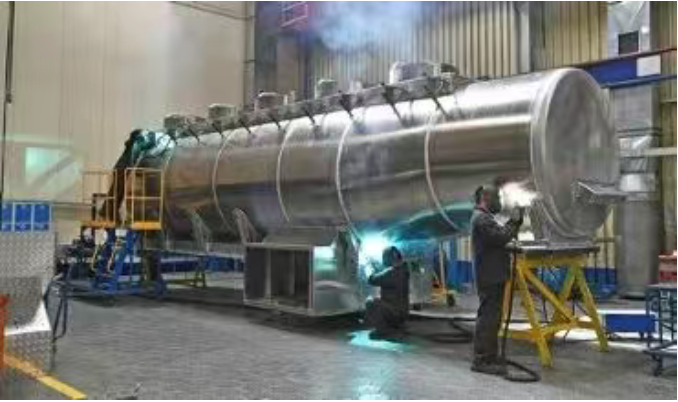

为了加快大型焊缝检测或腐蚀监测任务的分析速度，您可以借助WeldSight 软件的多项工具提升工作效率，包括数据和文件合并功能以及自定义布局和彩色调色板等。该软件还提供可定制、易于使用的基于电子表格的模板，助力您生成符合您需求的专业报告。

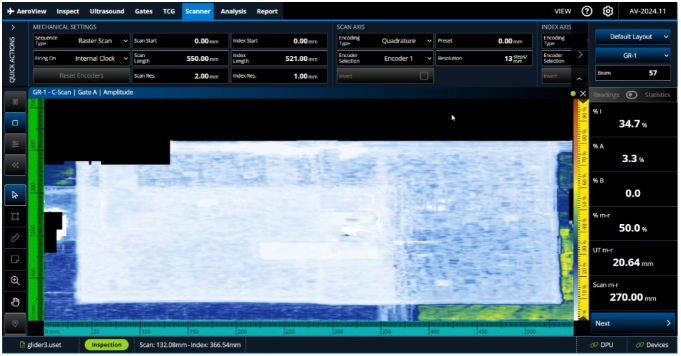

AeroView 软件在分析复合材料飞机部件的检测数据方面也具有提升工作效率的类似优势。AeroView软件提供专为特定应用而设计的工作流程、分析工具和可定制的报告，可简化大批量复合材料和碳纤维部件的检测过程。

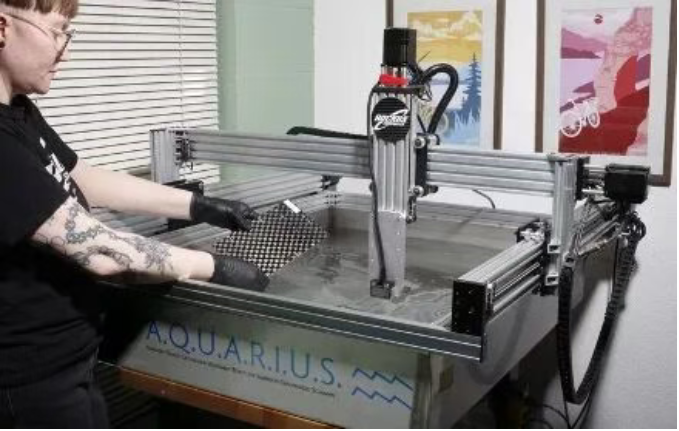

定制的平板复合材料样件被装载到三轴龙门水浸槽中

扩展您的数据存储选项

由于OmniScan X4 仪器采集的数据可被直接传输到您的计算机，因此OmniScan Black Box（OmniScan 黑盒子）配置为您提供了更多的数据存储选项。根据现有的网络结构，可以对您的计算机进行配置，以将数据保存在您选择的存储介质上：

• 内置硬盘、闪存驱动器或外置硬盘

• 连接的局域网（LAN）存储设备，如服务器

• 基于云的数据库

当您的数据可被直接传输到计算机时，其存储可能性仅受计算机可用存储空间和局域网配置的限制。

远程利用强大的高级超声检测技术

高级PAUT、TOFD 和TFM 配置通常涉及更多的声束和更精细的覆盖，而具有128 个接收通道的OmniScan X4 型号具有先进的聚焦法则功能，可以满足这些要求。

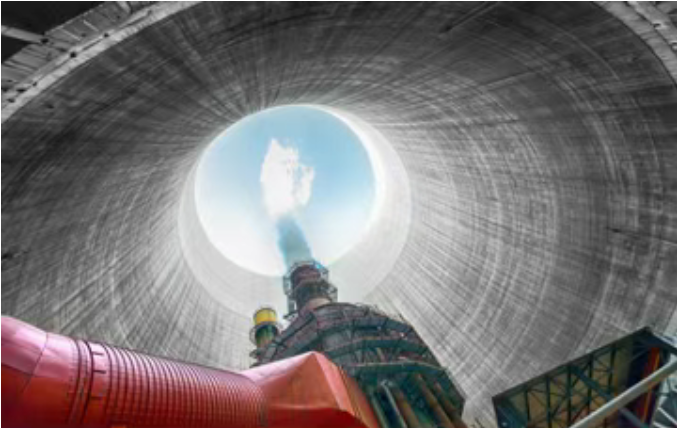

由于这些型号与OmniScan Black Box（OmniScan 黑盒子）应用程序兼容，在需要检测人员与被测目标保持一定距离的检测应用中，它们可用于提高检测性能和精度。位于危险区域的检测目标，如核电站的辐射区域，就是典型例子。

使用OmniScan Black Box（OmniScan 黑盒子）应用程序，通过计算机控制OmniScan X4 仪器，可在辐射热区之外进行数据采集和记录。

为需要原始FMC数据的独创思考者提供的脚注

最后一点针对的是那些尝试使用新的数据重建方法为具有挑战性的应用开发解决方案的无损检测研究人员和科学家。OmniScan Black Box（OmniScan 黑盒子）应用程序同样为您提供了机会。

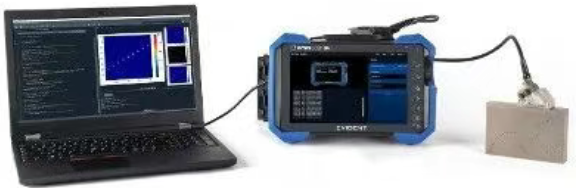

使用通过运行OmniScan Black Box（OmniScan 黑盒子）应用程序的OmniScan X4 获取的数据，在笔记本电脑上重建全矩阵捕获基本A扫描

在OmniScan X4 64:128PR 型号仪器中安装了该应用程序后，就可以记录和读取其全矩阵捕获（FMC）数据集了。不过，为了实现这一目标，您需要具备一定的软件开发知识，以建立一个能够处理原始FMC数据的程序。

Evident 的研发团队已经准备了一些基本指南，以帮助您配置用于此目的的自定义应用程序。

满足所有要求后，就可以使用OmniScan X4 仪器的FMC 数据中的基本A扫描来重建TFM 图像，或实现任何其他您能想象到的图像重建模式了。想象一下64:128PR 型号的128 晶片TFM 功能可以为新应用设计带来的无限可能性——我们热切希望看到您将实现的技术进步！
