一个零件看似简单的“厚度”，往往决定了产品的强度、重量、成本乃至使用寿命。从手机中框、塑料支架，到新能源汽车压铸件、航空结构件，壁厚是否均匀、是否符合设计要求，直接影响产品质量。

然而，厚度测量从来不是一件简单的事。外表面容易测量，内部结构却难以触达；规则平面容易判断，复杂曲面却很难定义“真实厚度”；而生产现场真正关心的，往往也不是几个测量点，而是整个零件的厚度分布情况。

针对这些挑战，ZEISS INSPECT提供了一套完整的材料厚度分析解决方案，能够从单点检测、截面分析到全局壁厚评估，再到批量趋势监控，实现从“测厚度”到“管厚度”的完整闭环。

厚度在三维检测中究竟是什么？

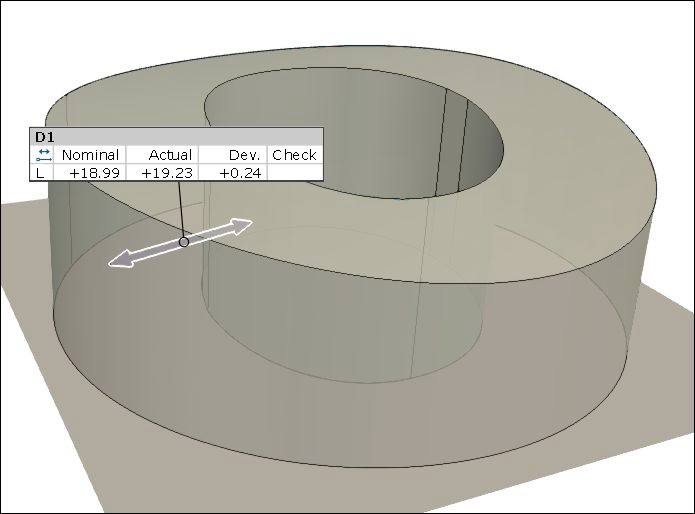

在二维图纸上，厚度通常只是两条线之间的距离，但在三维模型或扫描数据中，厚度则代表从一个表面到另一侧表面的实际间距。

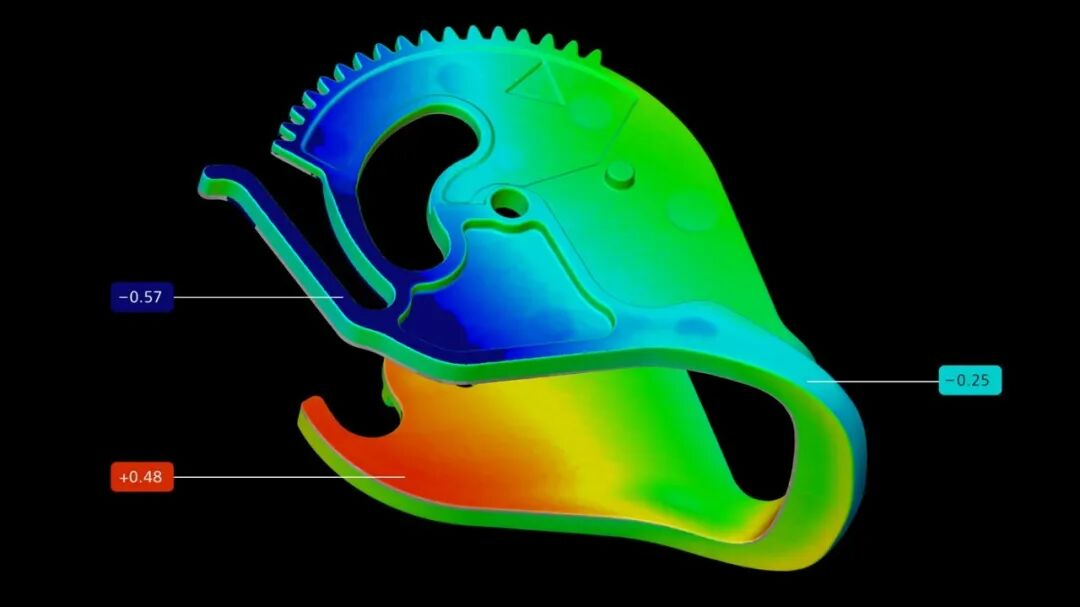

ZEISS INSPECT会基于扫描数据或CAD模型，在表面上自动计算对应位置的厚度，并将结果以彩色云图形式呈现。工程师不仅能获得具体数值，还能快速发现局部过厚、过薄或壁厚不均等问题。

根据不同检测需求，软件支持三种主要分析方式：

整体面到面的厚度分析
指定截面的厚度分析
关键位置的局部厚度检测

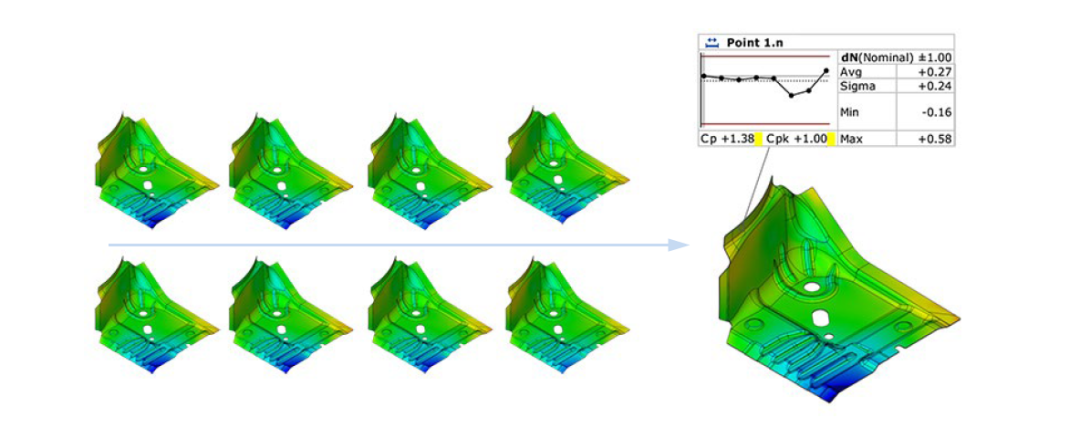

同时还能将实测结果与理论值进行比较，并支持多批次趋势分析。

快速掌握整件壁厚分布

面到面厚度分析：

对于大多数应用场景，面到面厚度分析是最常用的方法。

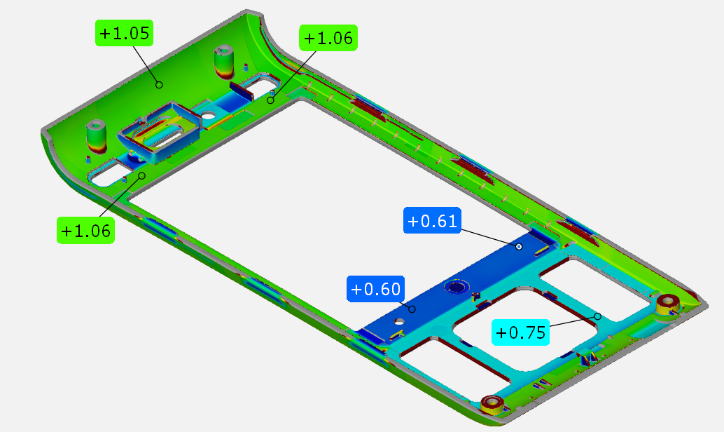

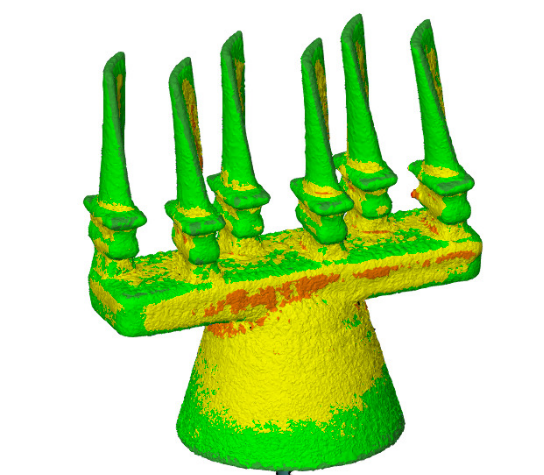

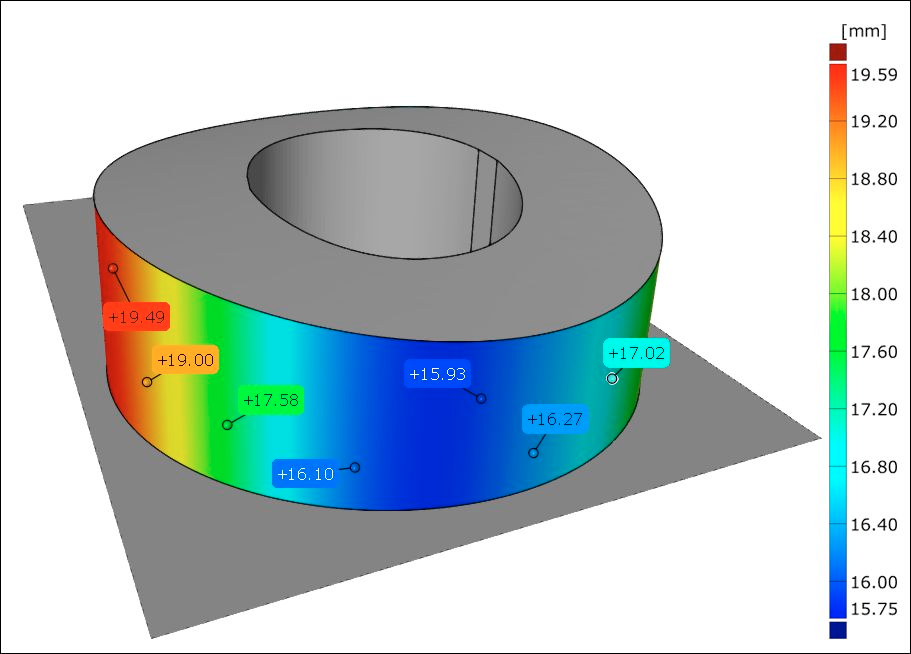

无论是注塑件、压铸件、管件还是薄壁结构件，软件都可以自动计算整个零件的壁厚分布，并生成直观的厚度云图。工程师通过颜色变化即可快速识别异常区域，例如局部过薄导致的强度风险，或局部过厚引发的缩痕和变形问题。

其计算原理并不复杂。软件会在表面各个采样点建立法向方向，沿法向搜索另一侧表面的位置，并计算两者之间的距离。随后对整个区域重复这一过程，最终形成完整的厚度分布结果。实际操作中，只需在“检测”菜单中选择“创建材料厚度（曲面）”，设置最大厚度、最小厚度及法向夹角等参数，即可自动生成厚度分析结果。

除了彩色云图外，软件还会同步输出最小值、最大值、平均值和标准差等统计数据，并可根据公差要求自动高亮超差区域，大幅提升分析效率。

对于存在加强筋、复杂曲率或特殊结构的零件，还可以通过调整搜索方向、采样密度以及分析区域，进一步提高计算准确性。

聚焦关键位置

截面厚度分析

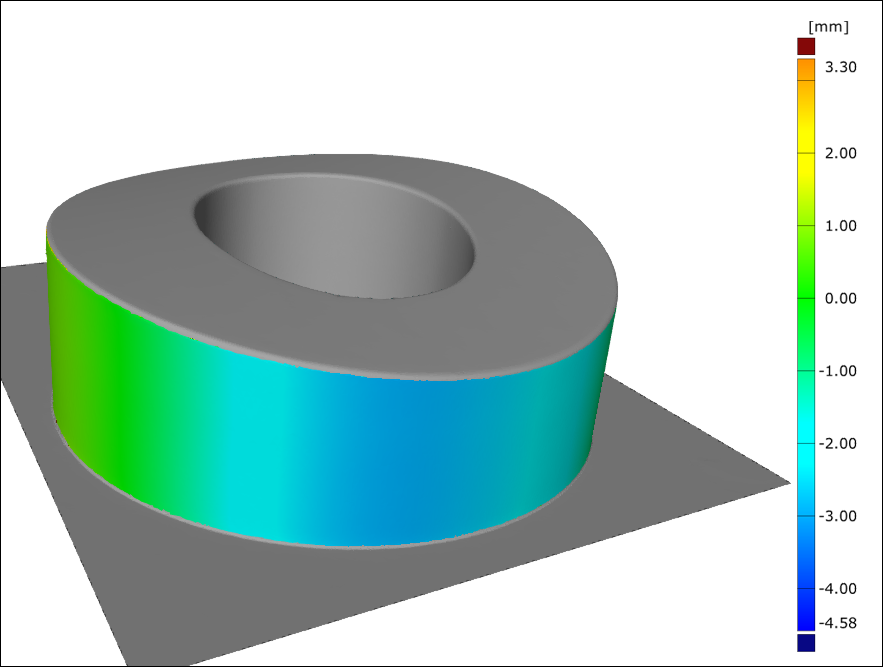

有些情况下，工程师更关心某一高度或某个特定位置的厚度变化，例如管件截面、连接区域或关键装配位置。此时，截面分析往往比整体云图更加直观。

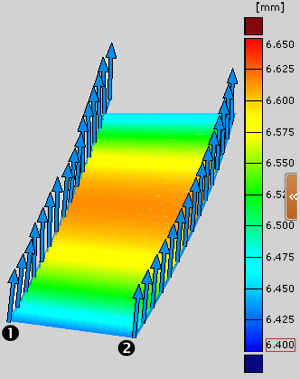

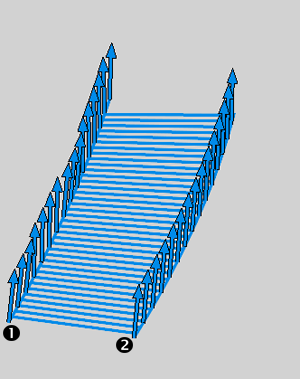

ZEISS INSPECT支持在零件任意位置创建截面，通过分析截面内外轮廓之间的距离，获得连续的厚度分布曲线。对于规则结构，可以直接建立两条对应轮廓曲线进行连续距离计算；对于复杂自由曲面，则可以从已经生成的整体厚度场中提取指定截面数据。

这种方式不仅能够清晰展示局部变化趋势，还能方便地获取截面上的最小厚度、最大厚度以及关键尺寸位置的数据。当需要形成检测报告时，软件还支持按照固定间距自动生成采样点，并将对应厚度值直接输出到表格中，满足品质记录和客户审核需求。

关注关键尺寸

局部厚度检测

很多图纸并不要求整个区域都进行厚度评价，而是重点关注某几个关键位置，例如孔边、加强筋根部或受力区域。

针对这种需求，ZEISS INSPECT提供“材料厚度检测点”功能。用户可以手动选择检测位置，也可以批量自动生成测量点。软件会实时显示对应厚度值，并支持设置公差范围。当厚度超出要求时，系统自动提示异常。这种方法特别适用于生产过程中的快速验证和SPC质量监控。相比全局分析，运算速度更快，结果也更容易纳入日常质量控制体系。
