产品看起来没问题，上线装配却卡顿？
某个批次波动不大，却总有“偶发不良”？
材料和结构越来越复杂，检测还得“既要快、又要准、还要能追溯”？
这正是医用橡塑部件质量保证的典型难题：既要满足功能性并达到预期治疗效果，又要在大批量生产中稳定控制微小特征、非标准几何，还要妥善处理透明、敏感或易弯曲材料。
三类典型产品，三种常见挑战
基础塑料件：量大、节拍快

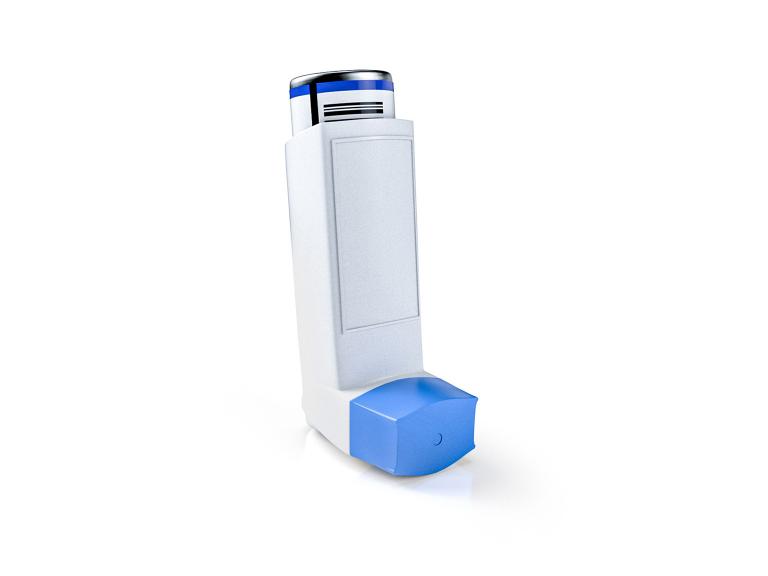

例如吸入器外壳这类基础塑料部件，挑战在于如何在大批量生产中稳定保障形位公差与一致性。
多部件装配：特征细、形态自由

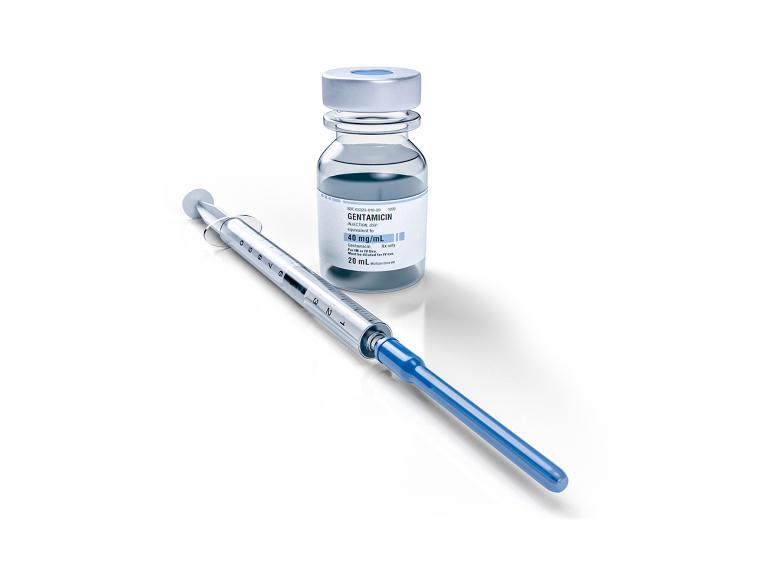

注射器、胰岛素笔、一次性流量控制部件等往往由多个塑料件组装而成。此类场景的难点是捕捉自由形状零件的细小特征，并在紧公差要求下实现批量生产。
带电子元件的复杂件：材质多、表面敏感

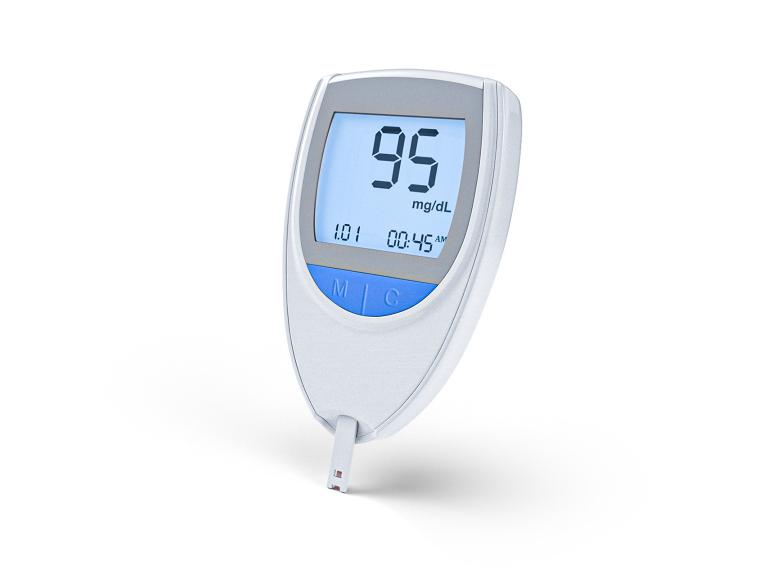

自输液泵、血液检测仪、带显示屏的哮喘吸入器等产品，常见“薄、弯、透”的材料特性叠加多材料部件，既要保护敏感表面，又要实现多部件/多材料的快速检查。

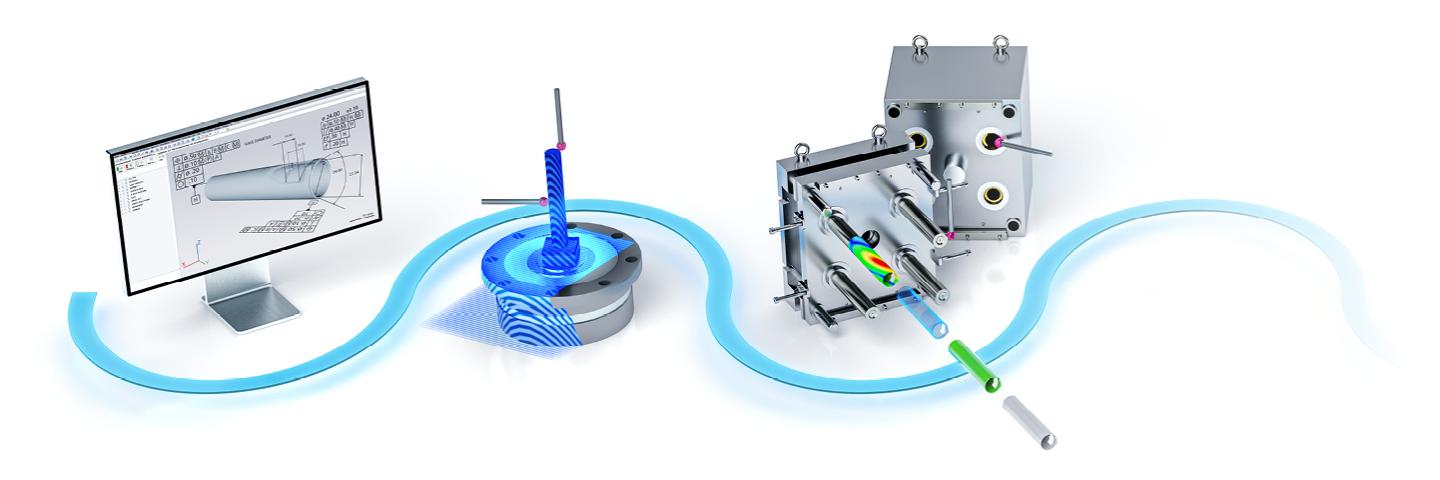

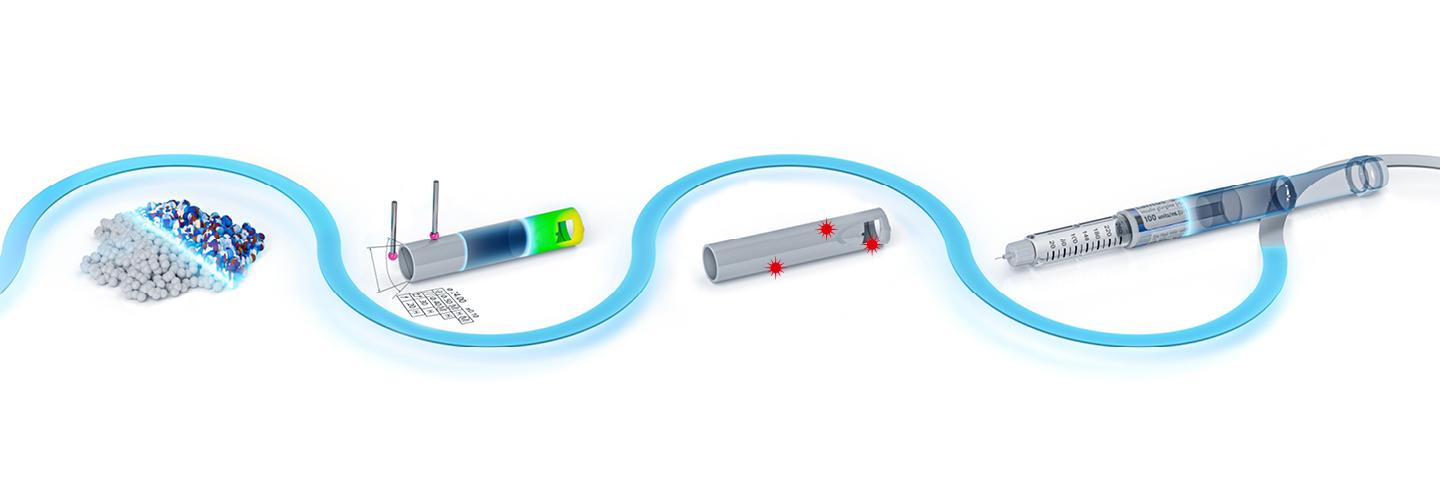

从模具到成品：医用橡塑的7道质量关口
工具制造阶段应尽量减少迭代次数，保证精度并最大限度地减少浪费。从基于PMI的测量计划开始，到CAD模型对比，在这一工作流中必须确保准确无误地处理电极等外部因素。

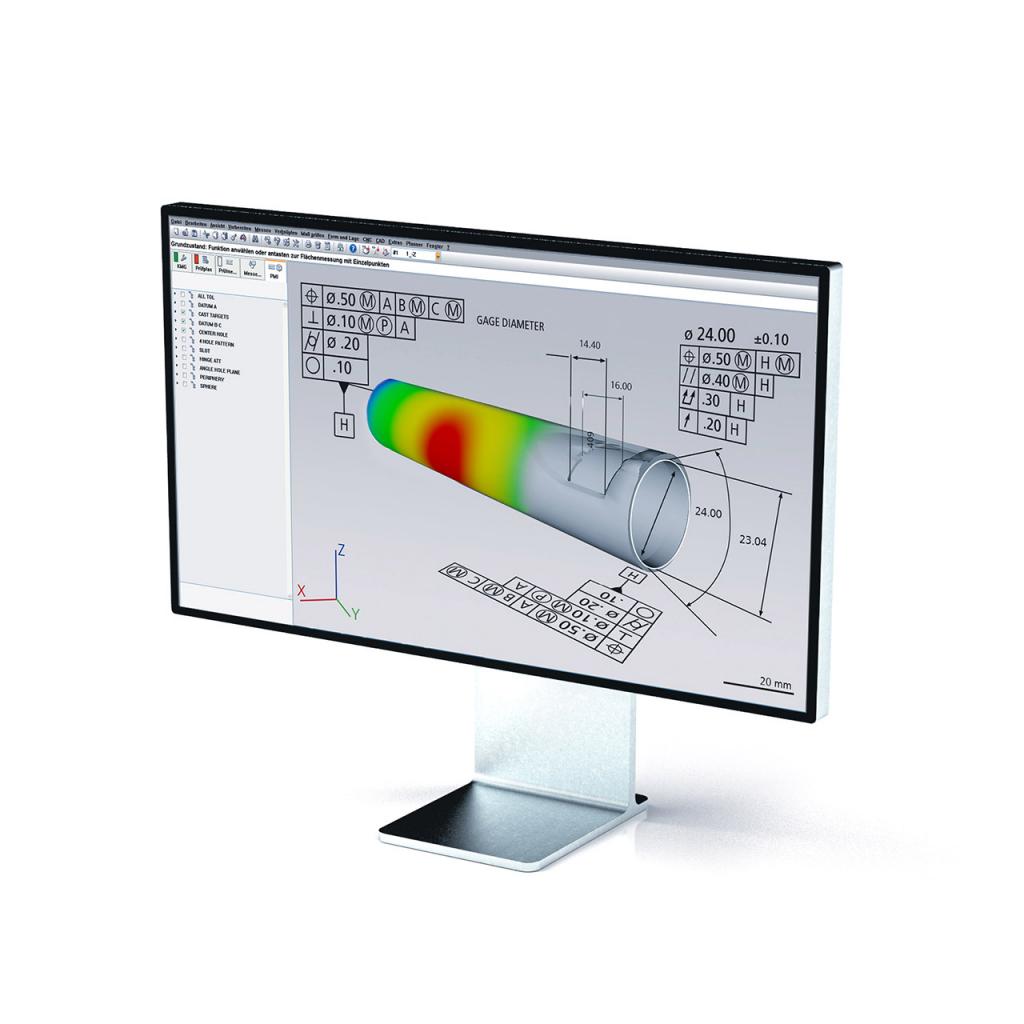

质量关口1
测量优选：量身定制的高效检测程序
-
在模具车间，测量计划的制定与实施需要尽量降低成本、缩短用时，同时需要避免手工从图纸转录尺寸带来的潜在错误与时间损失。
-
基于PMI的测量计划可实现从CAD软件到检测软件传递PMI特征，并支持多种数据格式导入导出。

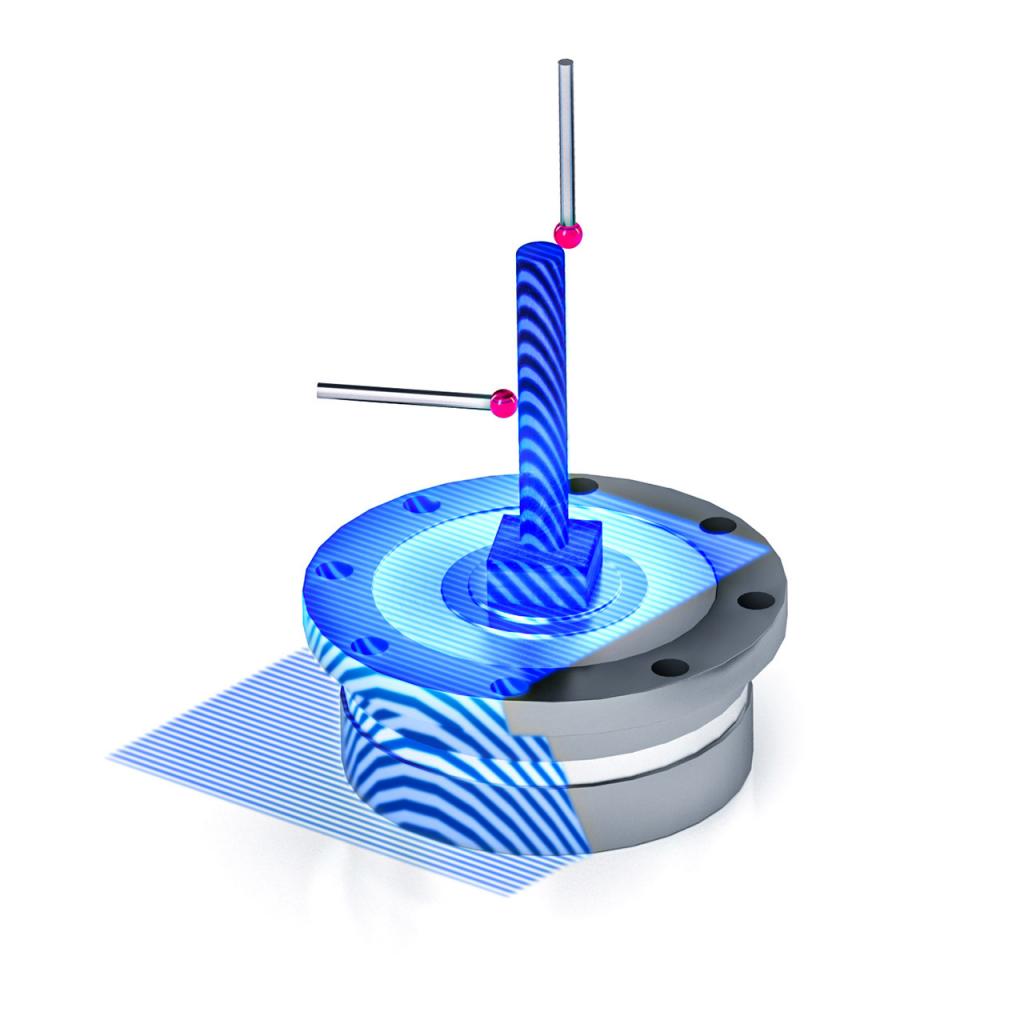

质量关口2
电极偏心及形状的确认：高效准确的电极及工件预调
-
电极偏心与形状确认的挑战包括腐蚀、手动对齐电极，以及在放电加工机床上直接测量的效率与准确性问题。
-
通过蔡司三坐标与三维扫描系统进行电极检测，有助于缩短准备时间并提升精度与生产率。

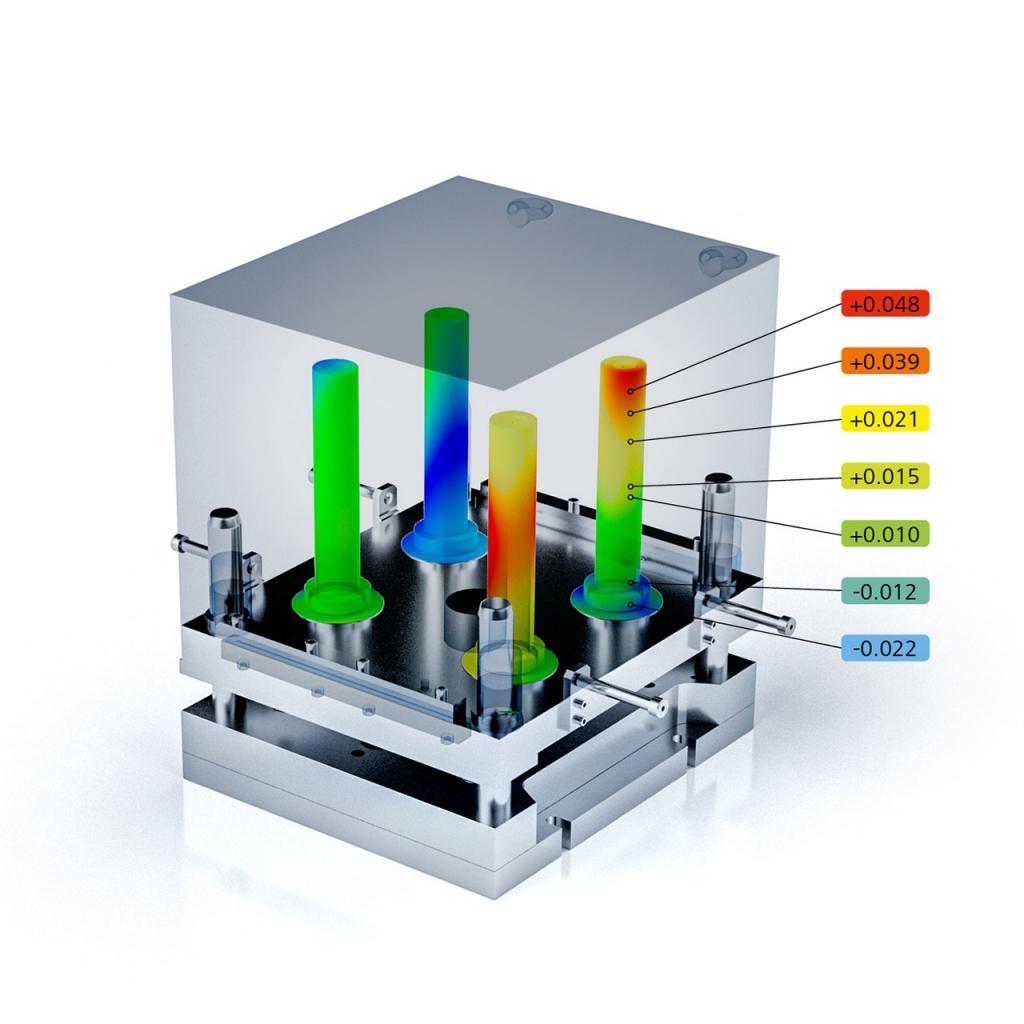

质量关口3
模具校正检测和首件检测：高效建模
-
模具校正过程常被认为耗时且依赖个人经验，还可能需要多次反复校正，并要确保模具两半对齐以减少飞边。
-
将CAD模型与逆向工程结果进行比对，可帮助减少校正迭代次数、节省时间并提升效率。
制造过程的结构，使得制造商可以大批量高效生产塑料部件。然而，各部件的设计和要求可能存在相当大的差异，旋转能力、弹性和与材料（如金属）的兼容性只是其中一些可能的因素。
当然，制造商必须在工艺开始时就对原材料特性进行评估，以检测杂质并保护所需的产品性能。通过使用基于光学技术和计算机断层扫描的超现代化机器和系统，现在可以非常准确地制造具有复杂几何形状的极小部件，并通过无损检测方式进行评估。
质量关口4

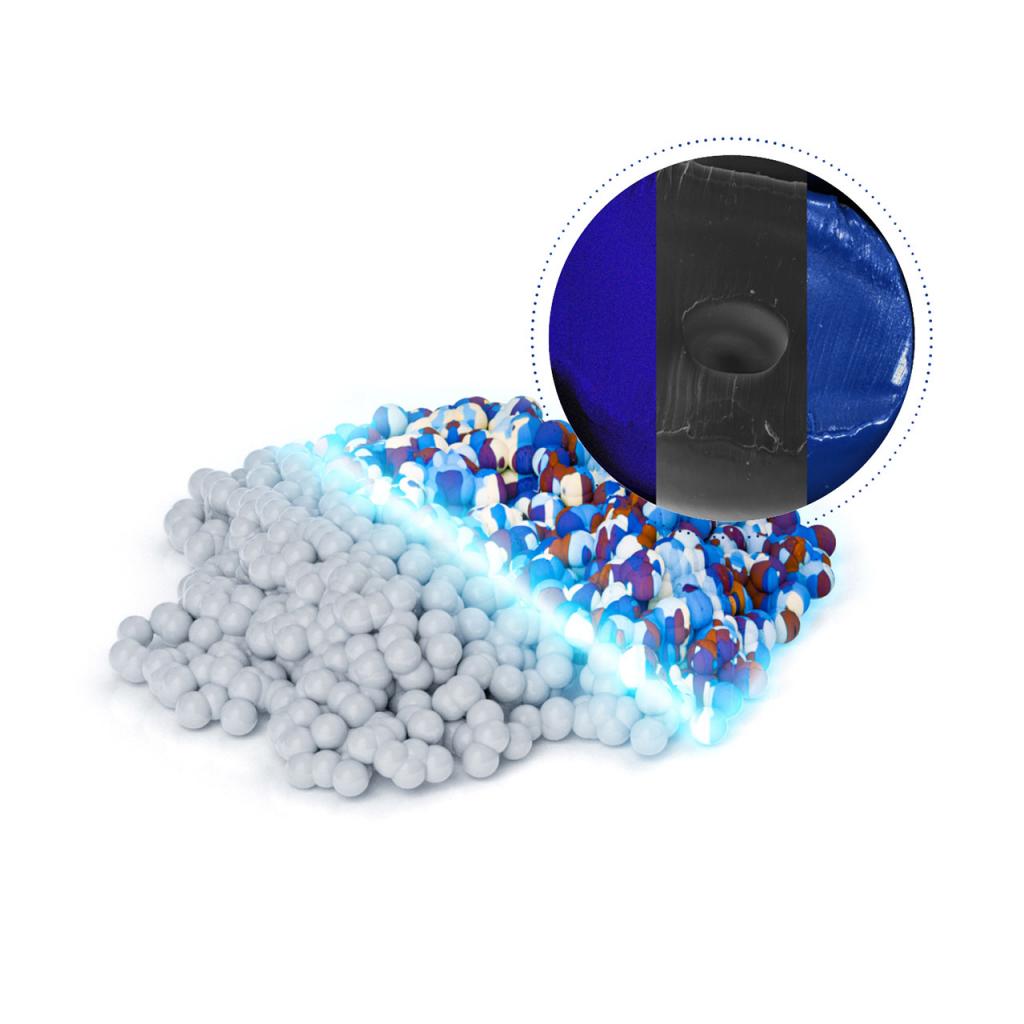

颗粒分析：加工前质量检查
-
在工艺开始时评估原材料特性，用于检测杂质并保护所需的产品性能。
-
通过蔡司光学显微镜与扫描电镜的相关工作流可对杂质进行检测与分类，并在ZEISS ZEN core软件中捕获图像，其GxP模块还能为每个产品或批次建立可审计的追踪。

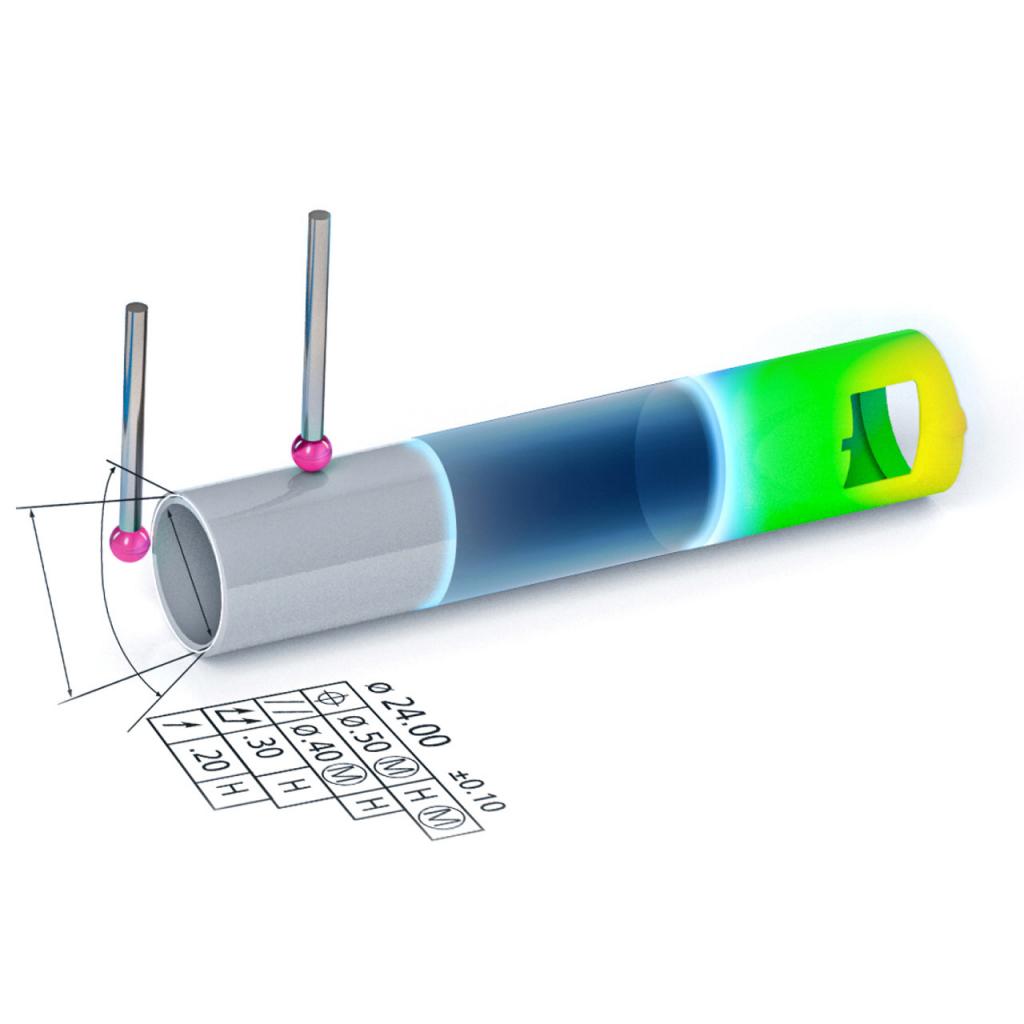

质量关口5
几何尺寸和质量检测：材料无损测量
-
在塑料部件装配之前，必须对生产部件进行最终检查，保证尺寸与公差精度，使组件装配时无缝拼接。
-
由于塑料表面对接触式测量敏感，非接触式的光学测量与CT检测方案是首选：
可进行全场三维扫描用于检测，甚至同时扫描多个部件；
X射线技术还可用于体积可视化与内部缺陷检测。

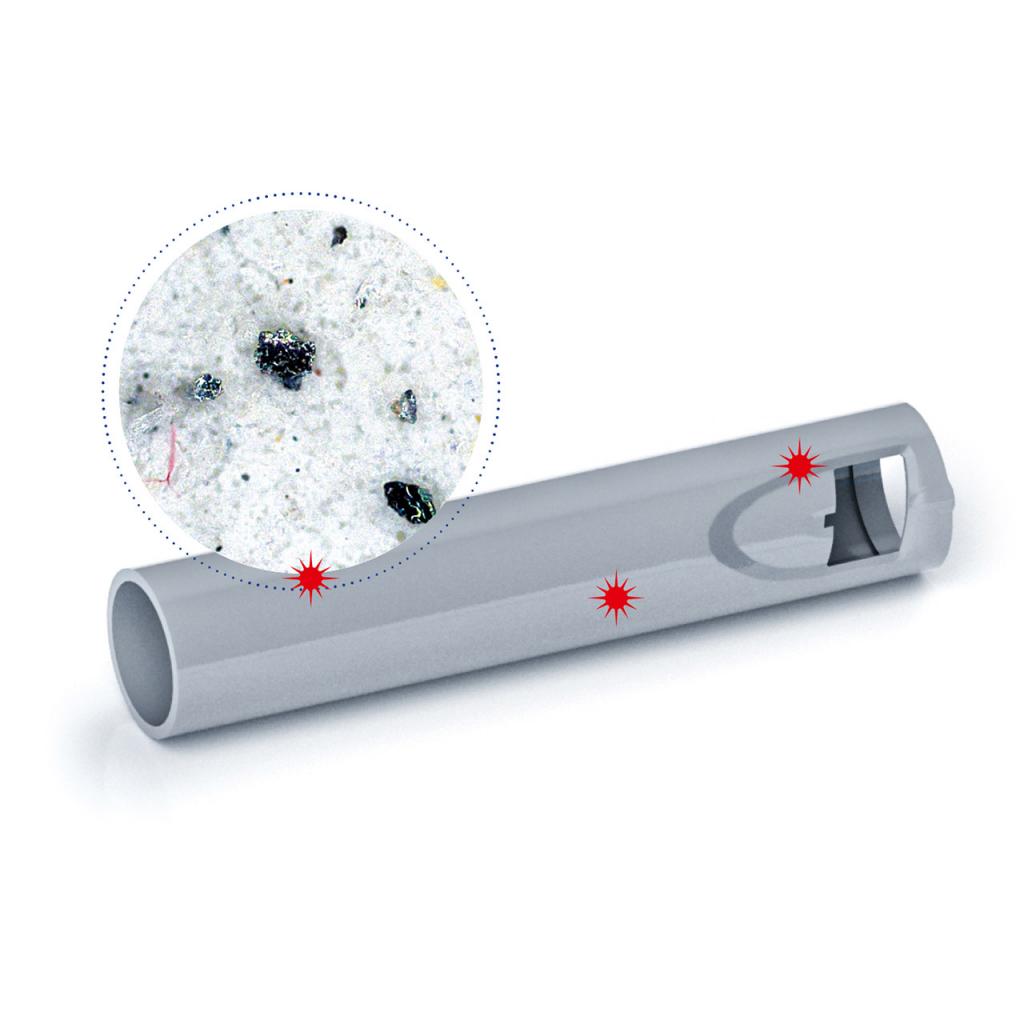

质量关口6
颗粒污染：高效分析的孪生方案
-
医用橡塑器械需要按医疗行业严格标准检测颗粒污染，并通过快速测量与分析关键颗粒降低维护成本。
-
“技术洁净度分析”可用于蔡司光学显微镜并支持在ZEISS ZEN core中自动图像分析；其延伸方案还能把光学显微镜与电子显微镜数据整合到一个工作流中，实现快速表征与识别污染颗粒。

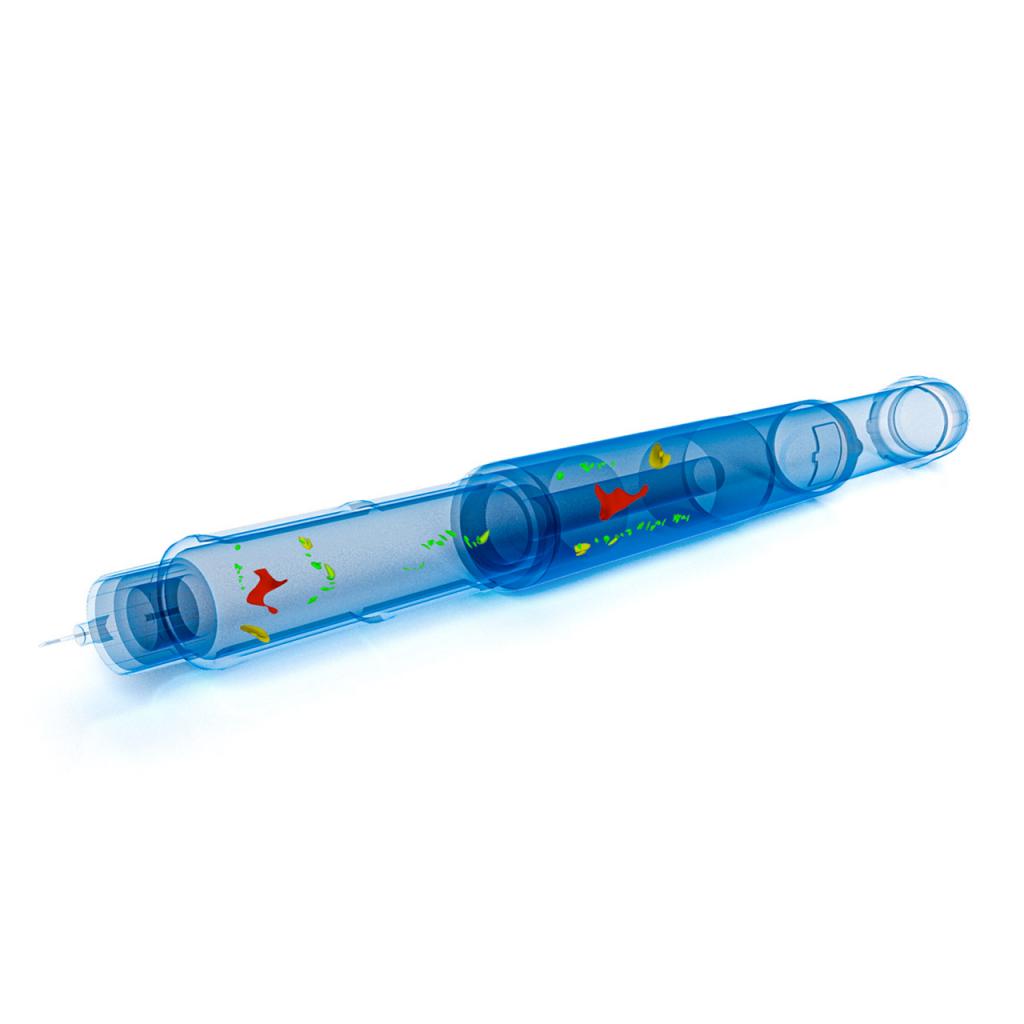

质量关口7
装配检测：见所未见
-
在医用橡塑器械的装配阶段需要对接合接触面、组件粘附性、内表面等进行无损检测以确保高质量。
-
蔡司计算机断层扫描（CT）技术可观察内部部件，甚至识别包裹在特定器械中的粉末或药物，并以快速、全面的无损扫描方式精准定位潜在问题。
医用橡塑器械质量保证的关键不在某一台设备，而在从模具设计验证到生产、总装检测的连续质量关口设计：既需要覆盖微小特征与自由曲面，也需要兼顾透明/易弯曲材料的测量方式选择，并把图像、数据与追溯链路更紧密地连接起来。
