金相典型特征样品图谱 (二) : 钢的热处理组织

为发挥北京科技大学材料学科专业优势，服务材料相关专业实验教学，北京科技大学材料国家级教学示范中心与北京科大分析检验中心有限公司联合开发了一系列金相典型特征样品，并使用徕卡智能型显微镜DM4 M采集了所有样品的显微组织，为广大教师和实验室技术人员提供参考。

此次为您准备了以下8个系列的金相样品图谱，本篇是第二篇，将为您展示钢的热处理组织样品图谱。

一、铁碳平衡组织

二、钢的热处理组织

三、工模具钢组织

四、不锈钢组织

五、铸钢组织

六、铸铁组织

七、有色金属合金组织

八、塑性变形组织

1Cr18Ni9

材料状态：固溶处理

浸蚀剂：4%硝酸酒精溶液

显微组织：奥氏体

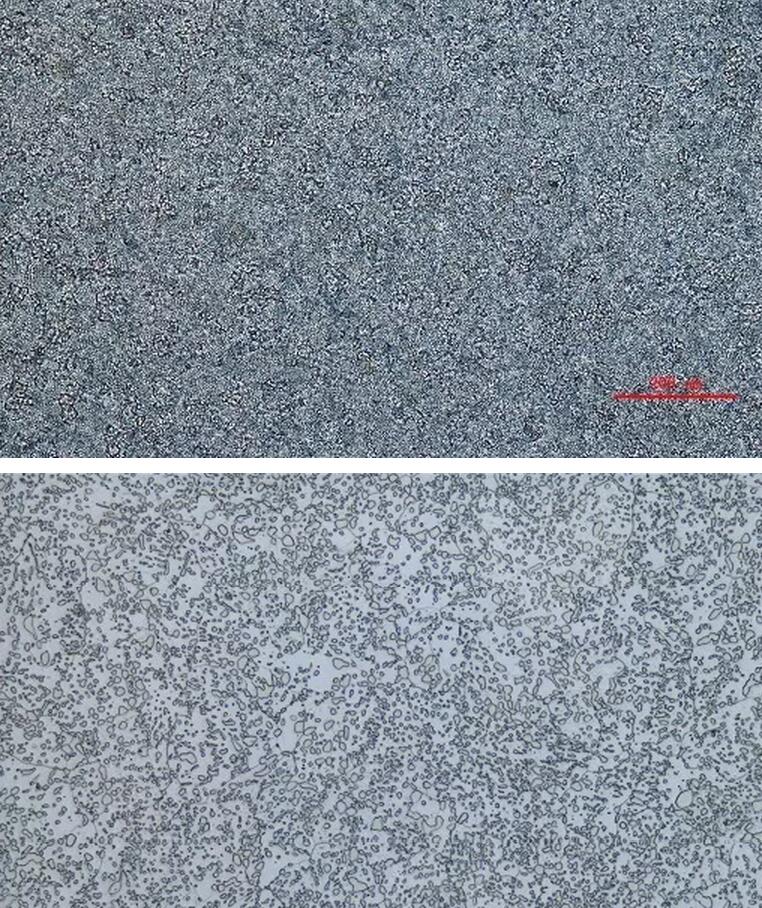

材料状态：球化退火

浸蚀剂：4%硝酸酒精溶液

显微组织：粒状珠光体

材料状态：正火

浸蚀剂：4%硝酸酒精溶液

显微组织：索氏体

20钢

材料状态：淬火

浸蚀剂：4%硝酸酒精溶液

显微组织：上贝氏体+马氏体

65Mn

材料状态：等温淬火

浸蚀剂：4%硝酸酒精溶液

显微组织：下贝氏体+马氏体

20钢

材料状态：淬火

浸蚀剂：4%硝酸酒精溶液

显微组织：板条马氏体

45钢

材料状态：淬火

浸蚀剂：4%硝酸酒精溶液

显微组织：板条马氏体+针状马氏体

65钢

材料状态：淬火

浸蚀剂：4%硝酸酒精溶液

显微组织：针状马氏体

T12

材料状态：淬火

浸蚀剂：4%硝酸酒精溶液

显微组织：隐针马氏体

45钢

材料状态：淬火后低温回火

浸蚀剂：4%硝酸酒精溶液

显微组织：回火马氏体

45钢

材料状态：淬火后中温回火

浸蚀剂：4%硝酸酒精溶液

显微组织：回火屈氏体

45钢

材料状态：淬火后高温回火

浸蚀剂：4%硝酸酒精溶液

显微组织：回火索氏体

以上的清晰图片都是采用徕卡 DM4 M智能型金相显微镜采集。

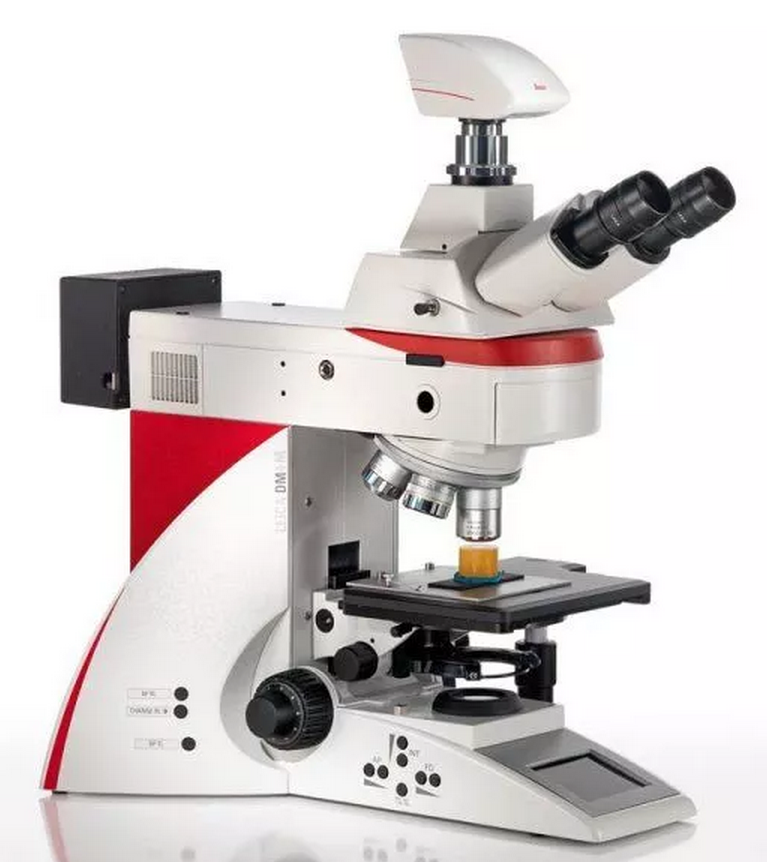

Leica DM4 M智能型金相显微镜

德国进口显微镜，主要应用于材料科学研究:

- 载物台移动范围：100x100mm

- 放大倍率： 50-1000

- 2 齿轮手动调焦驱动器

- 6 位或7位编码物镜转盘

- 手动/电动载物台，6个符合人体工学设计的可编程按钮

- 照明管理系统

- 对比度管理器

- LED 照明装置可实现所有对比度模式

- 相衬模式：明场、暗场、微分干涉相衬、偏振、荧光

- Leica Application Suite (LAS X) 软件
