钟志民,梅德松
(核工业无损检测中心,上海 200233)
摘 要:扼要介绍超声相控阵技术的发展历史、原理及特点。着重介绍其最新研究动态及其在核
工业无损检测与评价中的典型应用。指出将相控阵技术同其它诸如纵波一发一收(TRL) 、声时衍射
(TOFD) 技术、数字信号处理(DSP) 及成像等技术结合起来,将有助于充分发挥其特点,提高其检测能
力,促进无损检测与评价的发展及应用。
关键词: 超声检验; 相控阵技术; 换能器; 核电站
中图分类号:TG115. 28 + 5 文献标识码:A 文章编号:100026656 (2002) 0220069203
DEVELOPMENT AND APPLICATION OF ULTRASONIC
PHASED ARRAY TECHNIQUE
ZHONG Zhimin , MEI Desong
(Nuclear Non2Destructive Testing Center , Shanghai 200233 , China)
Abstract : The development history , theory and characterization of ultrasonic phased array
technique , especially the state2of2the2arts and applications of the technique in nuclear industry
nondestructive testing and evaluation (NDT & E) are described.Combining phased array
technique with TRL ( the transmitter2receiver technique for longitudinal waves) , TOFD ( time of
flightdiffraction) , DSP(digital signal processing) and imaging technique will improve detectability
and promote NDT&E developmentand application.
Keywords :Ultrasonic testing ; Phased array technique ; Transducer ; Nuclear power station
超声相控阵技术已有近 20 多年的发展历史。初期主要应用于医疗领域,医学超声成像中用相控
阵换能器快速移动声束对被检器官成像[1 ] ;利用其可控聚焦特性局部升温热疗治癌,使目标组织升温
并减少非目标组织的功率吸收[2 ] 。最初,系统的复杂性、固体中波动传播的复杂性及成本费用高等
原因使其在工业无损检测中的应用受限。然而随着电子技术和计算机技术的快速发展,超声相控阵技
术逐渐应用于工业无损检测,特别是在核工业及航空工业等领域。如核电站主泵隔热板的检测[3 ] ;核
近几年,超声相控阵废料罐电子束环焊缝的全自动检测[4 ]及薄铝板摩擦焊焊缝热疲劳裂纹的检测[5 ] 。
技术发展尤为迅速,在第 15 届世界无损检测会议中,关于超声相控阵技术的文献有 17 篇之多。在相
控阵系统设计、系统仿真、生产与测试和应用等方面已取得一系列进展,如采用新的复合材料压电换
能 器 改 善 电 声 性 能 [6 ] ; 奥 氏 体 焊 缝 、 混 凝 土 和 复 合 材 料 等 的 超 声 相 控 阵 检 测 [7-9 ] ;R/ D
TECH ,SIEMENS 及 IMA2SONIC 等公司已生产超声相控阵检测系统及相控阵换能器。而动态聚焦
相控阵系统[10 ] ,二维阵列、自适应聚焦相控阵系统[11 ] ,表面波及板波相控阵换能器[12 ]和基于相控阵
的数字成像系统等的研制、开发、应用及完善已成为研究重点。其中,自适应聚焦相控阵技术尤为突
出,它利用接收到的缺陷回波信息调整下一次激发规则,实现声束的优化控制,提高缺陷(如厚大钛锭中
的小缺陷或埋藏较深的大缺陷)的检出率。目前,国内在超声相控阵技术上的研究应用尚处于起步阶段,
主要集中于医疗领域。
1
原理及特点
超声相控阵换能器的设计基于惠更斯原理。换能器由多个相互独立的压电晶片组成阵列,每个晶
片称为一个单元,按一定的规则和时序用电子系统控制激发各个单元,使阵列中各单元发射的超声波
叠加形成一个新的波阵面。同样,在反射波的接收过程中,按一定规则和时序控制接收单元的接收并进
行信号合成,再将合成结果以适当形式显示[13 ] 。

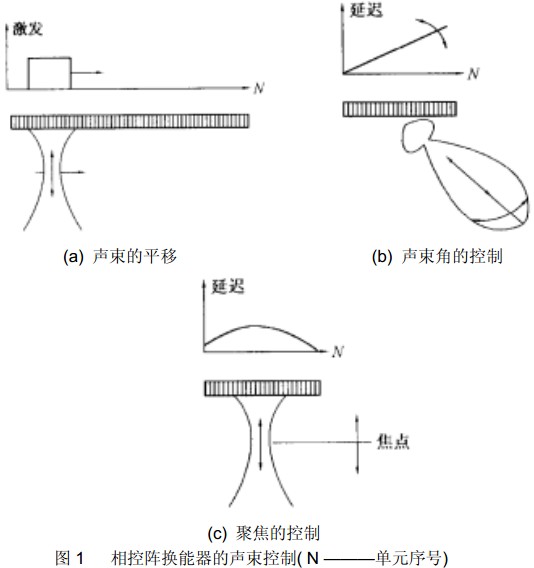

由其原理可知,相控阵换能器最显着的特点是可以灵活、便捷而有效地控制声束形状和声压分
布。其声束角度、焦柱位置、焦点尺寸及位置在一定范围内连续、动态可调;而且探头内可快速平移
声束(图 1) 。因此,与传统超声检测技术相比,相控阵技术的优势是①用单轴扇形扫查替代栅格形扫查
可提高检测速度。②不移动探头或尽量少移动探头可扫查厚大工件和形状复杂工件的各个区域,成为
解决可达性差和空间限制问题的有效手段。③ 通常不需要复杂的扫查装置,不需更换探头就可实现
整个体积或所关心区域的多角度多方向扫查,因此在核工业设备检测中可减少受辐照时间。④ 优化
控制焦柱长度、焦点尺寸和声束方向,在分辨力、信噪比、缺陷检出率等方面具有一定的优越性。
.jpg)
当然,相控阵技术在实现上要面临诸多挑战,如要求压电晶片电声性能好;相邻单元间隔声性能好;
避免产生旁瓣,声束角度较大时更应注意该问题;时间延迟的精确控制以及声束方向、形状及声压分布
的仿真等。
超声相控阵换能器按其晶片形式主要分三类,即线阵、面阵和环形阵列。线阵最为成熟,已有含
256 个单元的线阵( N ×1) , 可满足多数情况下的应用要求;面阵又叫二维阵列( N ×M) ,可对声束实
现三维控制,对超声成像及提高图像质量大有益处,目前已有含 128 ×128 阵列的超声成像系统应用
于金属和复合材料的检测与性能评价[14 ] ,该系统具有实时 C 扫描成像功能,以标准视频图像在液晶
显示器上显示,然而同线阵相比,面阵的复杂性剧增,其经济适用性影响该类探头在工业检测领域的应
用;环形阵列在中心轴线上的聚焦能力优异、旁瓣低、电子系统简单、应用广泛,但不能进行声束偏转
控制。
2
典型应用
在核动力装置及设备中,厚壁工件、粗晶材料和复杂形状工件多,设备和管道中某些焊缝可达性及
可检性差而申请免检多。此时,应用相控阵技术可提高检测效率,减少辐照时间,扩大超声检测应用范
围,取得显着的经济效益和社会效益。
用相控阵技术对盛装核废料的罐体封头和筒体间电子束焊环焊缝进行 100 %全自动超声检测[4 ] ,
可避免采用复杂机械装置,利用其动态聚焦能力并结合分离谱技术可减少粗晶的影响,提高信噪比。采
用含 64 个单元的相控阵换能器进行水浸法 B 扫描检测,在模拟试块中可检出焊缝区内直径为
13mm 的人工边孔。

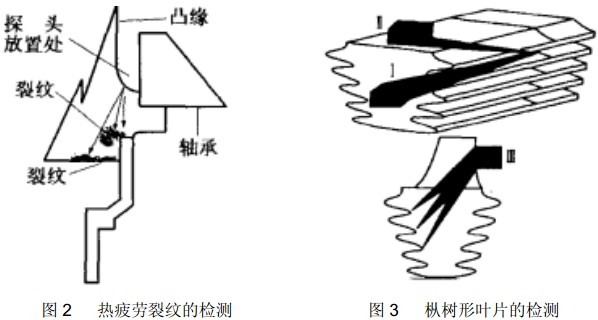

900MW 压水堆主泵隔热板热疲劳裂纹的检测存在的困难是[3 ] ,凸缘和轴承之间空间狭小(图 2) ,
探头移动空间极为有限,可达性差;双曲面形状的凸缘使声束强烈发散。然而,使用具有 16 个单元的
线性阵列探头进行检测,可不拆卸轴承和密封圈等结构;具有双曲面形状的楔块可实现探头和凸缘间
的耦合;根据楔块形状调整延迟,校正畸变声场。该系统可扫查圆周外表面以下 200mm 的范围,可检
出径向平面内 5mm 以上的疲劳裂纹。
.jpg)
粗晶奥氏体钢在核工业中应用广泛,但其可靠检测一直是个难题。最新研究表明,相控阵技术同
TRL 及 DSP 技术结合起来已成为行之有效的检测手段,其最大特点是检测信噪比高,且只需一个相
控阵换能器就可检测不同深度缺陷[7 ] 。
汽轮机转子叶根、轮槽和键槽等的超声检测由于其结构限制而难以用普通单一探头进行。以叶
根检测为例,若使用相控阵换能器,可在不拆卸叶片的条件下从图 3 中Ⅰ, Ⅱ, Ⅲ三个方向检测,既能提
高检测效率,又能避免拆卸损坏[15 ] 。
在其它工业领域,相控阵技术亦有着广泛的应用,如压力容器、高能管道焊缝和输油管道焊缝的检
[15 ]。 D TECH 公司研制的管道全自动超声相控阵系统可检测壁厚 650mm ,直径 100 1 400mmR/测
的管道,扫查速度为 100mm/ s ,4min 可检测一条完整的陆地输油管焊缝(包括仪器安装和拆除) ,结合
声时衍射技术(TOFD) 提高缺陷检出能力和定量精度。
3
结论
超声相控阵技术的特点及在众多富有挑战性检测中的成功应用,使之成为超声检测的重要方法
之一。由于它可以灵活而有效地控制声束使之具有广阔的应用与发展前景,将其同信号分析与处理、
数字成像和声时衍射等技术结合起来是其主要发展方向。显然,超声相控阵技术的应用将有助于改善
检测的可达性和适用性,提高检测的精确性、重现性及检测结果的可靠性,增强检测的实时性和直观性,
促进无损检测与评价的应用及发展。
参考文献:
[1] Von Ramm OT, Smith SW. Beam steering with linear arrays[J ] . IEEE Transactions on
Biomedical Engineering ,1983 ,30(8) :438 - 452.
[2] Weyman AE. Principles and Practice of Echocardiography[M] . Piladelphia : Lea and
Febiger ,1994.
3]Abittan Elie. Inspection of thermal barriers of primary pumpswith phased array probe and
piezocomposite technology [ J /OL ] . The e2Journal of Nondestructive Testing ,www. ndt.
net ,2000 ,5(7) .
[4]Stepinski T. Ultrasonic inspection of copper canisters usingphased arrays[J / OL ] . The
e2Journal of Nondestructive Test2ing ,www. ndt. net ,1998 ,3(3) .
[5]Moles MDC. Pipe WIZARD2PA2mechanized inspection ofgirth welds using ultrasonic
phased arrays[A] . InternationalConference on Advances in Welding Technology′99
[ C ] .Texas : Galveston ,1999.
[6]Ritter J . Universal phased array UT probe for nondestructiveexaminations using composite
crystal technology[J / OL ] . Thee2Journal of Nondestructive Testing ,www. ndt. net , 2000 ,
5(9) .
[7]Erhard A , Schenk G, et al. Ultrasonic phased array tech2nique for austenitic weld inspection
[A ] . Proc of the 15thWCNDT[M/ CD] . Rome :2000. 192.
[8] Lawrence Azar. Experimental characterization of ultrasonicphased arrays for the
nondestructive evaluation of concretestructures [ J ] . Materials Evaluation , 1999 , 57 (2) :
134 -135.
[9]Langlois Jocelyn. Use of flexible ultrasonic arrays in inspec2tion[J / OL ] . The e2Journal of
Nondestructive Testing ,www.ndt. net ,1999 ,4(3) .
[10]Lamarre Andre. Dynamic focusing of phased arrays for non2destructive testing
characterization and application [J / OL ] .The e2Journal of Nondestructive Testing , www.
ndt. net ,1999 ,4(9) .
[11] Deutsch WAK. Self2focusing of Rayleigh waves[A] . Reviewof Progress in QNDE[M] .
Thompson DO , Chimenti DA ,eds. New York : Plenum Press ,1998.
[12] Deutsch WAK. Defect detection with Rayleigh and Lambwaves generated by a self2focusing
phased array [J / OL ] .The e2Journal of Nondestructive Testing , www. ndt.
net ,1998 ,3(12) .
[13] 美国无损检测学会编《, 美国无损检测手册》译审委员会译. 美国无损检测手册·超声卷(上册)
[M] . 上海:世界图书出版公司,1996. 438 - 444.
[14] Lasser Marvin. Real time , large area ultrasound imagingsystem using two2dimensional
array technique [J / OL ] . Thee2Journal of Nondestructive Testing ,www. ndt.
[15] net ,1998 ,3(3) .
Lafontaine Guy. Potential of ultrasonic phased arrays forfaster , better and cheaper
inspections[J / OL ] . The e2Jour2nal of Nondestructive Testing ,www. ndt. net ,2000 ,5(10) .
