三坐标补偿垂直度的计算

http://www.qctester.com/ 来源: 本站原创  浏览次数:250 发布时间:2020-3-27 QC检测仪器网

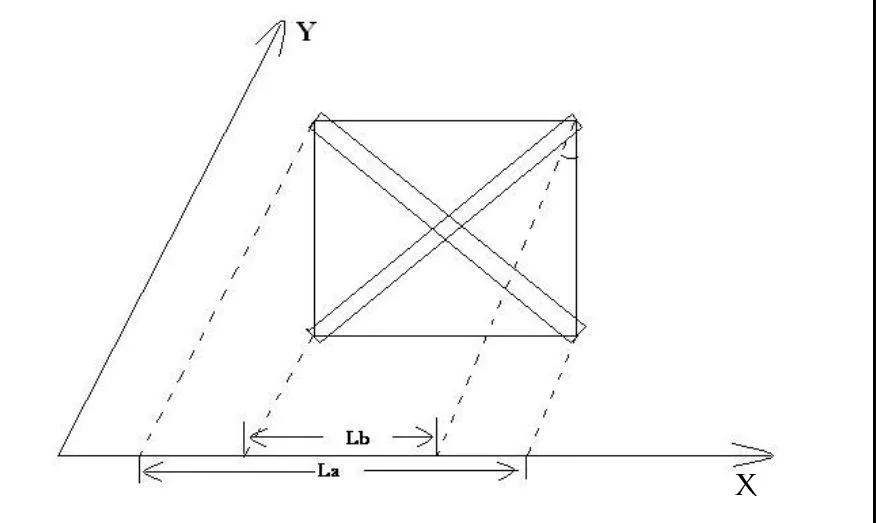

机器补偿垂直度的粗略计算过程如下图:

以X轴为计算参考

两块规在Y轴的光栅尺上的读数为正确的,假定没有偏差。

分别两次摆放的块规为垂直关系。

读数的偏差在X轴方向引起。



其中较长的一次摆放,测得量块长度为L1

较短的一次摆放,测得量块长度为L2

量块标准长度为L

块规形成的正方形,每条边的长度为



即:







因此垂直度的计算公式为假设为a(单位微米/米)



经过换算得到的结果为:



在实际中,L1+L2和2L非常接近,使得相比的倍数关系-1在U级范围,故可忽略。所以最终简化为:

其中L1-L2的单位为微米,L的单位为米



在我们软件补偿中,需要乘以10作为垂直度的补偿值。

例如:

摆放一个400长的量块第一个长度为400.012

第二个长度为399.980

我们在补偿文件中垂直度的补偿值即为



因为坐标系可以自由旋转,用该方法求垂直度,量块的摆放和机器坐标系并无太大关系,仅受两块规是否垂直有一定的影响。
