分享按钮
QC检测仪器网|www.qctester.com
首页: 产品中心: 资讯频道: 展会频道: 市场研究: 供求信息: 新品介绍: 企业名录: 技术文章: 检测机构
专家解答: 学会协会: 行业资料: 电子样本: 期刊书库: 资料下载: English: QC视频: QC杂志: QC访谈: 邮寄现场
注册会员 会员中心
登陆企业
仪器搜索
热门关键字: 量仪量具  无损检测  物理测试  力学测试  材料试验  光学仪器  设备诊断监测  表面处理检测  环境检测  化学分析  实验室仪器  仪表类  超声波探伤仪
您现在的位置:首页 >  技术文章  > 低温环境对渗透检测的影响

低温环境对渗透检测的影响

http://www.qctester.com/ 来源: 本站原创  浏览次数:288 发布时间:2020-3-30 QC检测仪器网



ASTM E1417液体渗透剂检测标准规范中规定,渗透剂检测的操作温度范围是4°C至52°C。在低于4°C的温度下进行渗透剂检测会有什么影响,是否可以调整探伤流程以实现可接受的结果呢?

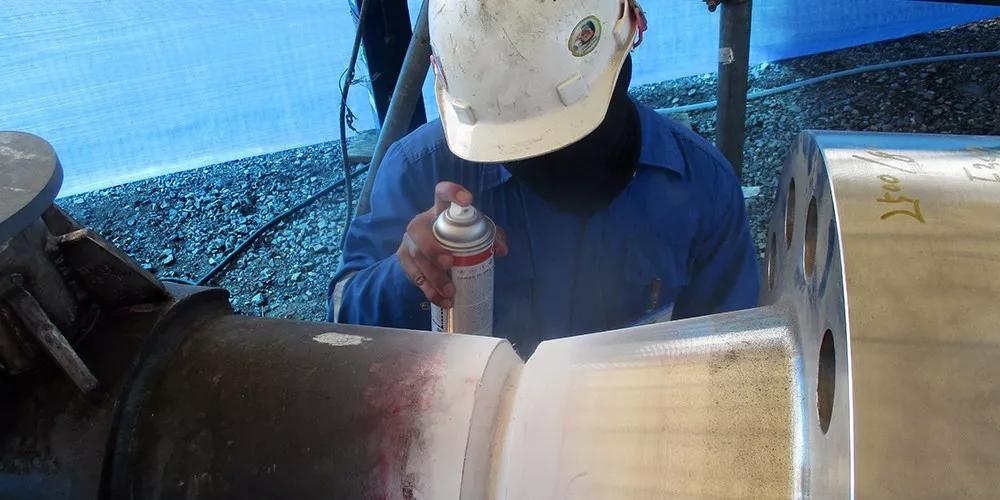

低温下进行渗透检测可能会碰到的问题:

1.   被检表面温度过低,可能出现霜冻,被冻结的水汽会阻碍渗透剂的渗入。

2.   气雾罐压力降低,喷雾效果受影响。

3.   某些渗透剂可能会出现分层、染料析出的情况。

4.   渗透剂粘度变大,使渗透时间加长

5.   清洗剂和非水悬浮式显像剂,干燥时间延长。



我们在一定的温度范围内评估了SKC-S清洗剂、SKL-SP2溶剂去除型着色渗透剂和SKD-S2非水性显像剂,以便弄清楚它们在低温下的性能变化。



1.  低温度下清洗剂的性能

在0°C – 10°C的较低温度下,溶剂型清洗剂干燥所需时间较长。



我们使用24°C作为环境标准操作温度,测试不同温度下清洗剂的干燥时间。以下是我们建议在较低温度下溶剂型清洗剂的干燥时间。



温度

清洗剂干燥时间

24°C

标准时间

10°C

2倍标准时间

4°C

3倍标准时间

0°C

4倍标准时间



在预清洗步骤中,确保溶剂已挥发,或者用干净的无绒布擦拭,或者使用空气干燥器,确保在施加渗透剂之前工件清洁干燥。未挥发的残留清洗剂将会对后序的渗透过程造成影响。



2.  低温度下渗透剂的性能

低温下,渗透的粘度会增加。虽然理论上,粘度不影响渗透剂的渗透能力,但是粘度与渗透速度直接相关。因此,粘度增加,渗透时间则相应延长,会降低渗透速度并显著影响到最终的检测结果。以下是推荐的渗透停留时间。



温度

停留时间

24°C

标准时间

7°C

2倍标准时间

0°C

2.5倍标准时间

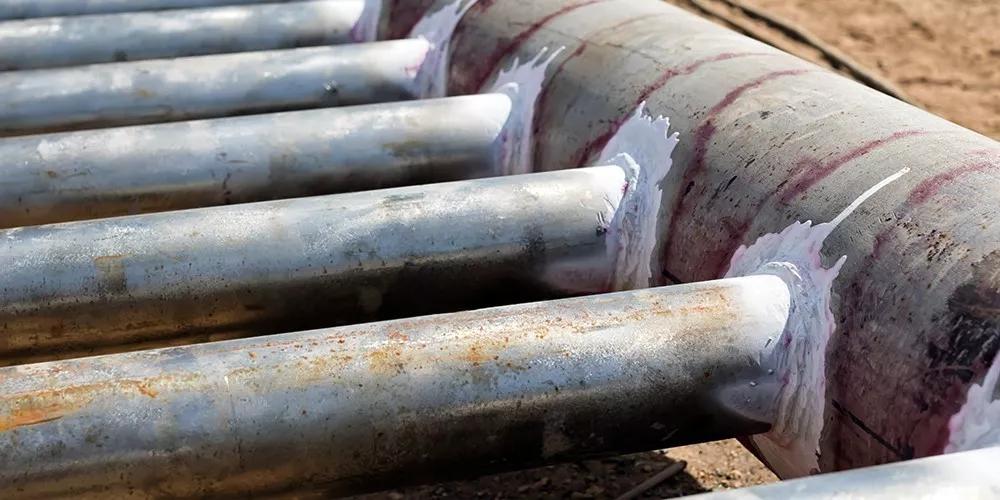

3.  低温度下显像剂的性能

与渗透剂和清洗剂相比,低温对显像剂的影响更大。首先,低温下,喷雾罐压力明显下降,雾化效果不佳,导致显像剂喷涂不均匀;其次,低温下,显像剂的干燥速度下降。



显像剂的干燥时间更具挑战性。我们的测试表明,由于溶剂挥发较慢,显像剂干燥变慢,由于溶剂化效应,将导致缺陷指示扩散、模糊化。





我们无法在0°C下获得良好的显示结果,因为显像剂一直湿润,无法在合理时间内干燥。3°C – 4°C时,由于有一些气体流动,显像剂薄膜的干燥时间为24°C时标准干燥时间的5倍。



温度

显象剂干燥时间

24°C

标准时间

4°C

5倍标准时间



一个好的现象是,在低温下,我们可以发现极其细密的缺陷。这是因为显象剂薄膜的干燥速度慢,使得缺陷处渗出的渗透剂较多。但对于大缺陷来说,较长的显像时间则会导致过多渗出并扩散,造成显像解析更加困难。



可采用以下措施减少低温对渗透检测的影响:

1.   表面预处理:必要时对被检对象进行预处理,缓缓加热工件表面,让不连续中冻结的水分能蒸发出来。

2.  如果使用喷雾罐产品,可以用不超过50的热水对喷雾罐进行浸泡加热,确保喷雾罐有足够的压力,保证雾化效果。

3.  相应延长渗透和显像时间,但是显像干燥时间不宜超过3分钟,可采用缓慢流动的暖气加速显像剂的干燥。

4.  应该采用灵敏度试块对低温下的渗透检测进行验证,包括对材料、工艺、环境的验证。


 相关信息

意见箱:

如果您对我们的稿件有什么建议或意见,请发送意见至qctester@126.com(注明网络部:建议或意见),或拨打电话:010-64385345转网络部;如果您的建设或意见被采纳,您将会收到我们送出的一份意见的惊喜!

①凡本网注明“来源:QC检测仪器网”之内容,版权属于QC检测仪器网,未经本网授权不得转载、摘编或以其它方式使用。
②来源未填写“QC检测仪器网”之内容,均由会员发布或转载自其它媒体,目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接或连带责任。如从本网下载使用,必须保留本网注明的“稿件来源”,并自负版权等相关责任。
③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

热点新闻 行业资讯 政策法规
市场研究 行业资料 技术讲座
展会知识 战略合作 技术标准
展会资讯 更多
青岛因海而生、向海而兴 渔业资本激增
重磅出击,引领经济复苏 无锡太湖机床
【5月28-31日】2020首届立嘉
“金诺云展”直播倒计时,5月邀您云逛
山东首场专业机床展——第23届济南国
【智播客第八期】5G产品在压铸行业中
迟到的春天,从未缺席的慕展 | 20
第二十七届中国(温州)国际工业博览会
【智播客第七期】凝聚会员力量,共克疫
供需精准对接,国际四大压裂设备巨头齐
矩阵
行业资讯 更多
中国“S试件”五轴机床检测方法正式成
WB-655.2荧光磁粉浓缩液升级上
新品 | 日立分析仪器推出新的FT1
时刻与时俱进:运用 MetraSCA
ZL-425,ZL-440水基荧光渗
2019年电力行业金属技术监督管理工
NDT人物|八闽工匠-雷跃:中国民航
YXLON荣获SMT CHINA 2
以客户为本 | 温泽LH系列测量机获
API携全球领先大尺寸精密测量解决方
斌瑞检测经销商大会圆满结束
案例 | FOUNDRY-MASTE
热销仪器
检测仪器 检验仪器 测量仪器 测试仪器 无损检测 无损探伤 材料检测 材料试验 检测材料 几何量仪器
邮箱:(E-mail)QCtester#126.com   备案号: 京公网安备11010502024614
北京考斯泰仪器信息有限公司   电  话:(Tel)010-58440895 /
Copyright © 2009 QCtester.com Inc.All Rights Reserved. GoogleSitemap QC检测仪器网 版权所有
检测仪器备案信息  检测仪器行业  测量仪器  检测网
