红外热成像
在航空复合材料检测中的应用
/01.红外热成像在航空复合材料检测中的应用
主动红外检测是众多无损检测技术中的一种，可以检测很多材料内部的缺陷，例如碳纤维增强材料、蜂窝材料、泡沫材料等。
在这个技术中，可以实时连续地获取被检工件的红外辐射热成像照片。利用热脉冲加载方式，采用红外相机来获取被检工件表面温度的实时变化过程，通过复杂的图像处理算法，最终发现材料内部缺陷。
本文主要介绍NDTherm NTTM系统，采用主动热波成像的方法检测不同材料的内部缺陷。

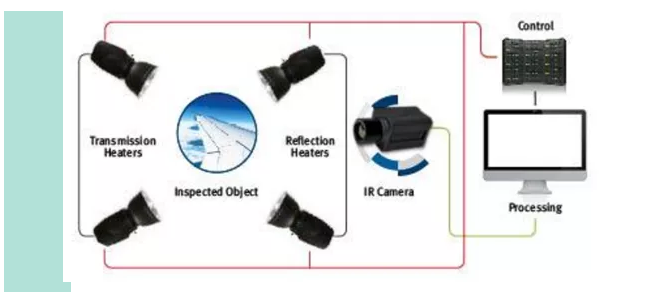

/02.系统示意图
系统采用高分辨率非制冷型热成像仪，并配备了专门的光学镜头，可以分辨很小的缺陷。

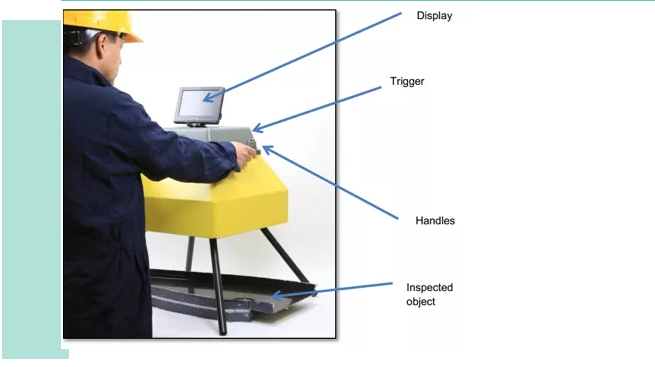

/03.NDTherm红外热成像仪
以下是利用上述系统对碳化硅工件、热障涂层工件的检测结果：
碳化硅工件：

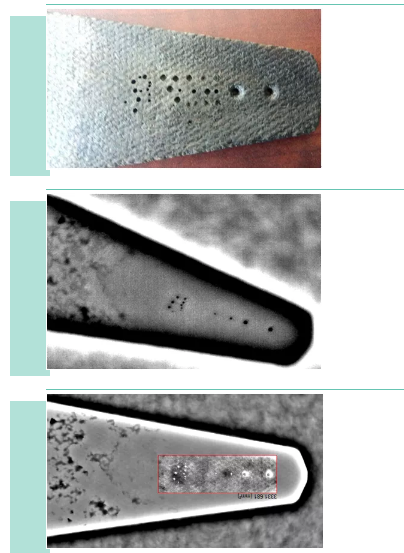

/04.碳化硅工件实物与检测结果比对

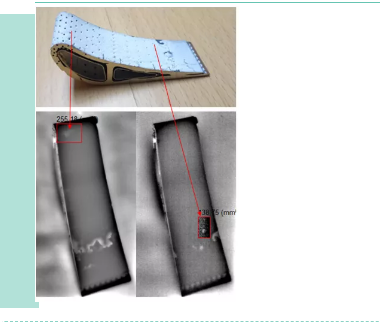

/05.热障涂层工件：
热障涂层工件实物与检测结果比对，发现疑似缺陷
通过以上针对不同工件的检测实验，对导热性能好的材料红外具有较好的检测效果。
