简介

在此测量报告概述中，我们描述了使用光学计量技术测量两个样品的不同点。此次案例是切削刀具的黄金涂层，案例分析可以是一个合格产品和不合格产品的对比，也可以是和CAD设计文件对比。

完整测量报告请访问https://bit.ly/3cTTsjF

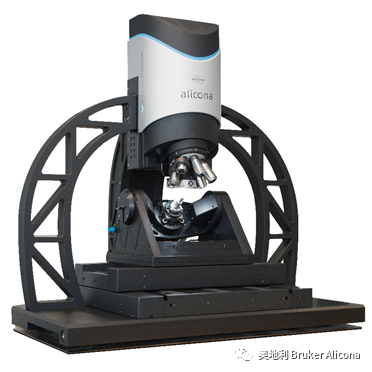

此次测量使用的是InfiniteFocus G5plus系统配备高级真实三维旋转台，如下图1所示。

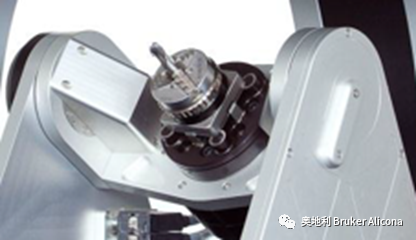

为了实现测量，需要首先将零件固定在一个三爪夹钳上，如图2所示，刀具已经固定好，用于测量。此次刀具一个是表面有黄金涂层，另外一个没有涂层。

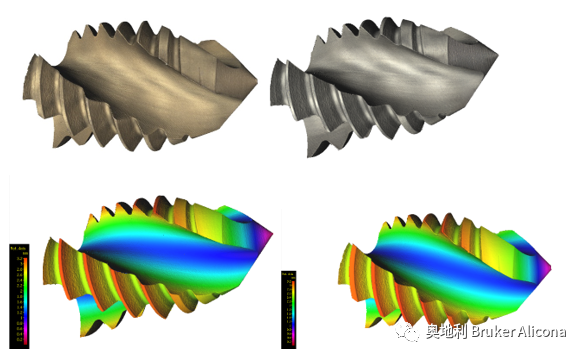

然后对两个刀具进行扫描，并创建一个三维模型，可显示真彩或与高度相关的伪彩，如下图3所示。左图是金涂层，右图是无涂层的。

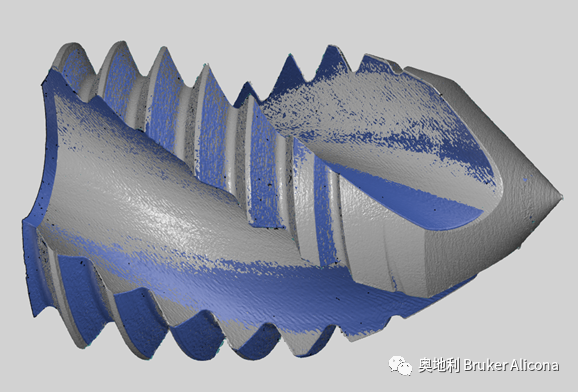

使用Alicona Inspect 软件模块，合并和叠加两组数据，如图4所示，蓝色数据组是金涂层样品。

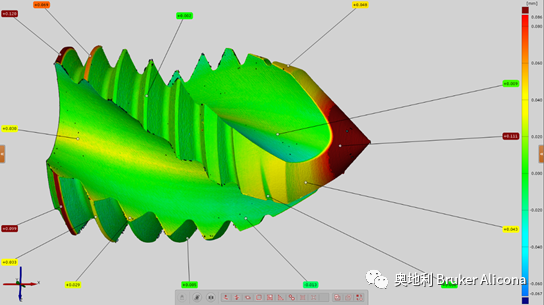

现在使用Alicona Inspect 软件模块测量合并的数据集以分析偏差，如下图所示，

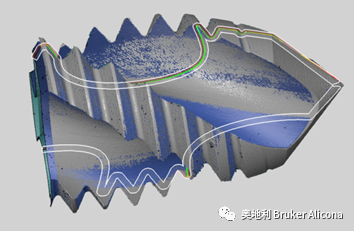

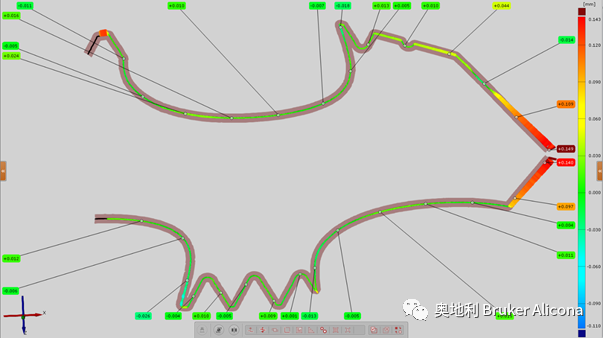

使用软件在刀具数据组上切割一个截面，现在可以测量该截面周围的涂层厚度，如下图所示

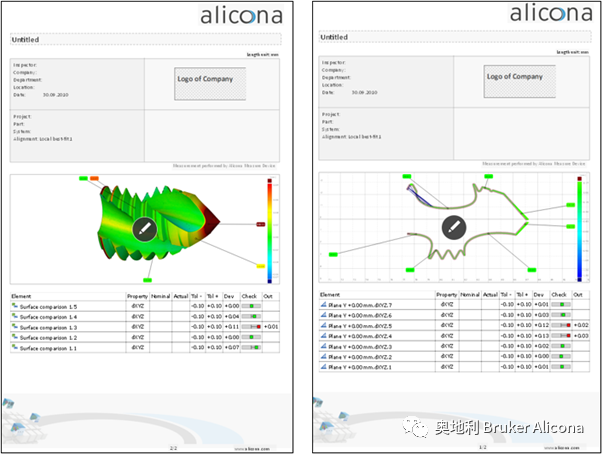

 “一键”打印完整测量报告，提供所有测量数据，图7.

概述

从这个应用说明中可以看出，使用光学计量学为测量部件的涂层厚度提供了一个独特的解决方案。通过创建一个 "主要"或 "黄金 "刀具，并创建一个3D数据组，可以很容易地实现测试。创建一个涂层产品的3D模型，并比较数据，在不损害涂层的情况下可以实现差异测量。这里的例子是一个复杂的切割刀具，就这个应用的复杂性而言，这是测量应用中会面对的一个最复杂的情况。

本报告使用的InfiniteFocus G5plus是基于自动变焦技术的高度精确和灵活的光学三维测量系统。用户只需使用一个测头，就能验证其零件的尺寸精度和表面光洁度。通过垂直聚焦测量，此技术是聚焦变化技术的拓展，可以对垂直表面进行横向探测，实现高精确度、高垂直分辨率和高重复性测量零件。自动变焦技术的强大测量原理与防振硬件相结合，使该系统可以在生产环境中使用。通过自动化接口，InfiniteFocus还可用于生产中的全自动测量。
