测量学院 | 解析位置度测量与实例

http://www.qctester.com/ 来源: 本站原创  浏览次数:2108 发布时间:2022-9-13 QC检测仪器网



CALYPSO中实现复合位置度的测量



位置度,一直是公众号粉丝留言问询的高频词。



本文针对CALYPSO软件的复合位置度进行介绍,包括:



  • 独立位置度公差和复合位置度公差

  • CALYPSO中实现复合位置度的测量

独立位置度公差和复合位置度公差

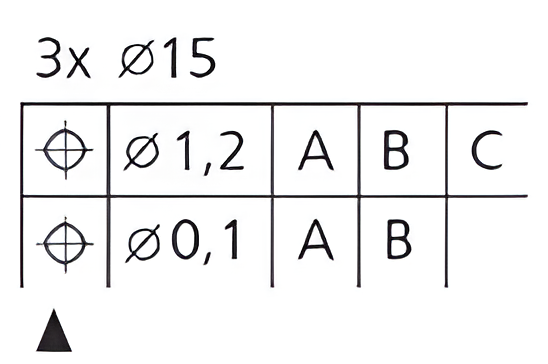

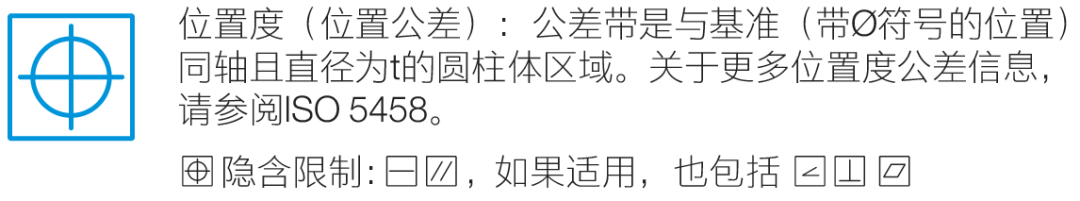

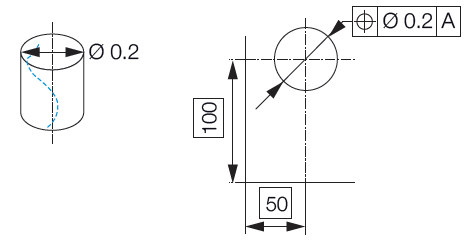

独立位置度公差:

在独立公差中,被测元素相对于A,B基准,确立了被测元素的方向和位置。上下两个框体应该单独的进行分析,且下框体仅相对于AB基准进行分析。

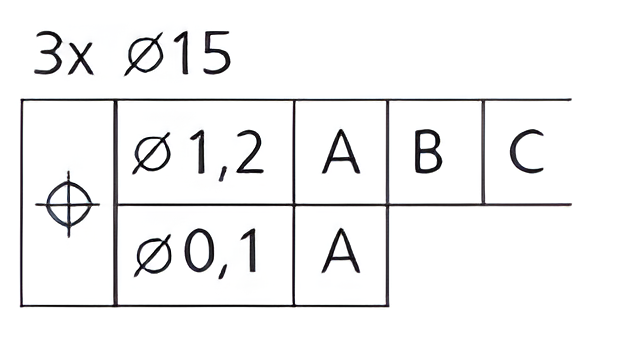

复合位置度公差:

如上图,左图为复合位置度的典型标注。在复合公差中,这里只有一个基准A仅确立了被测元素相对于基准元素的确切方向。



CALYPSO中实现复合位置度的测量举例

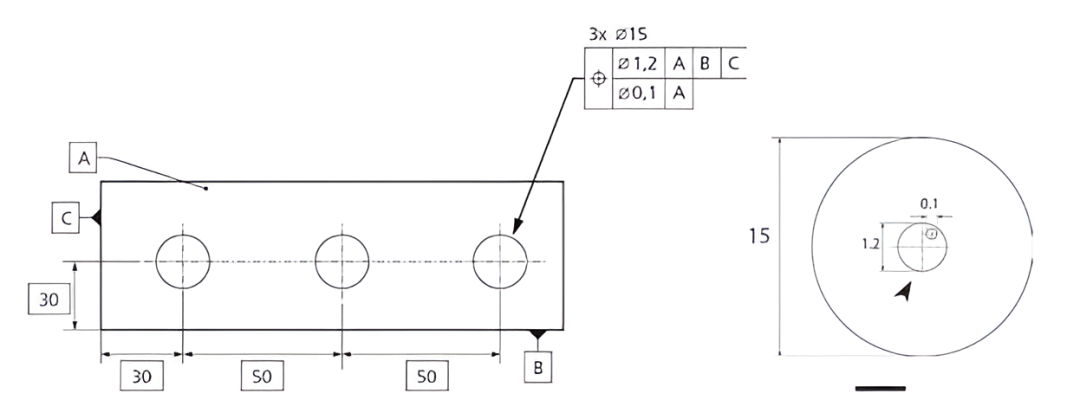

该工件定义了3 个孔,阵列孔相对于ABC 基准,公差为1.2mm; 阵列孔相对于A 基准,公差为0.1mm。

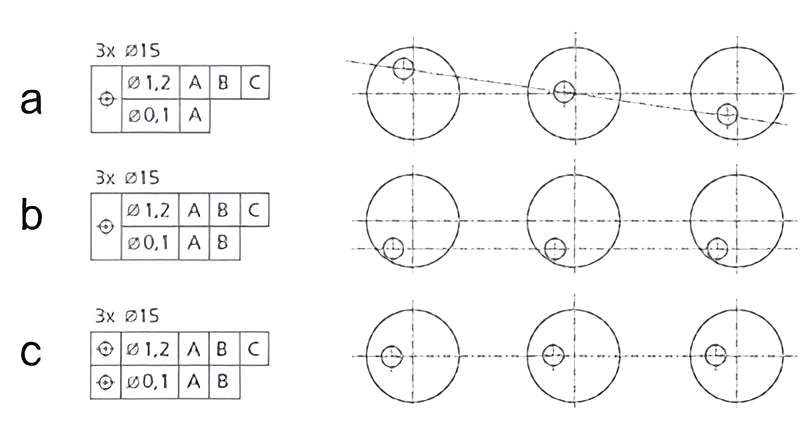

三种不同类型的位置度公差如图所示:

从 a 至 c 插图,都指明了三种位置度的公差区域:上框体中的位置度都是一样的,相对于 ABC 基准,三个阵列孔的中心都必须 位于直径为 1.2mm 的公差区域之中。



对于下框体中的位置度则有三种表达方式:

如 a 图所示:孔阵列整体旋转和平移

如 b 图所示:0.1mm 直径的平行公差带中心必须平行于 B 基准

如 c 图所示:(独立公差)0.1mm 直径的平行公差带中心必须位于相对于 B 基准的30mm 理论位置处,且平行于 B 基准,在 0.1mm 公差区域内移动。只能在 C 基准方向进行移动

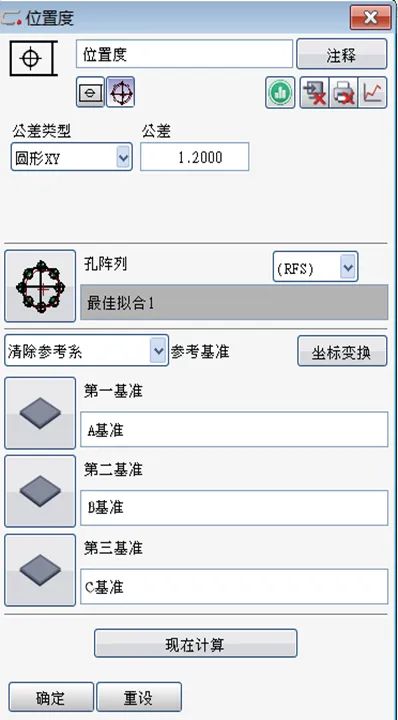

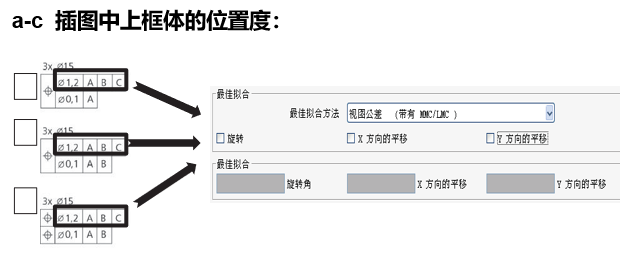

对于这三种位置度,无论是复合位置度还是独立位置度,在CALYPSO中,每个位置度都必须建立两个位置度特性  每个位置特性都必须使用孔阵列最佳拟合:

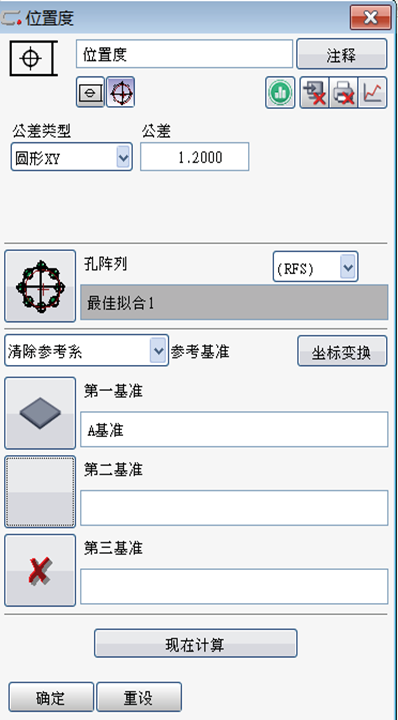

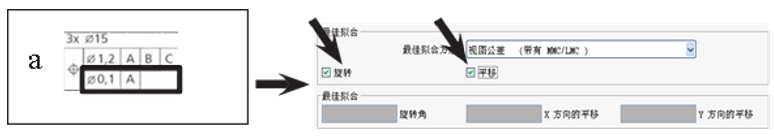

a 插图中下框体的位置度:

a



由于A 基准只控制了一个方向,所以最佳拟合既可以旋转,也可以平移。

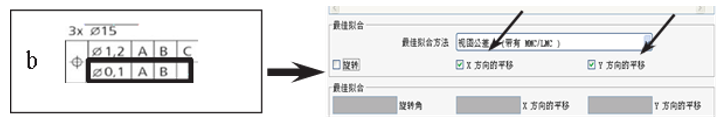

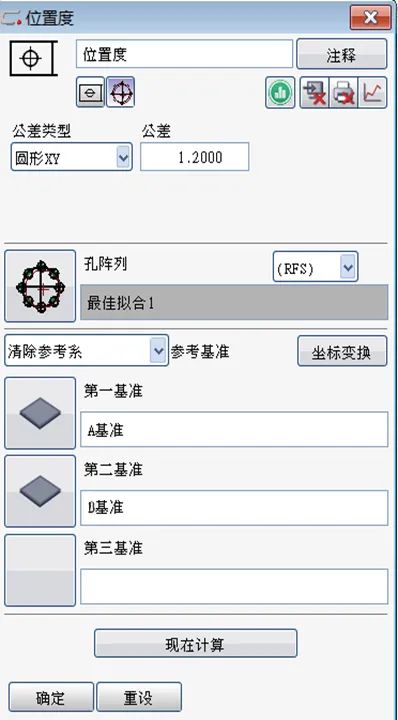

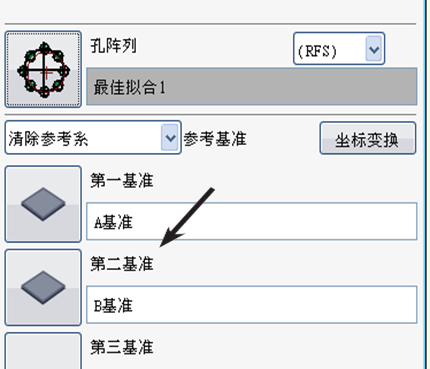

b 插图中下框体的位置度:

b



由于B 基准控制了方向,拟合时,只能沿 X,Y 方向进行平移,并且公差区域中心必须平行于 B 基准

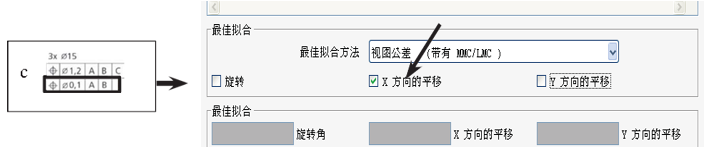

c 插图中下框体的位置度:

c



对于独立公差,只允许沿着X方向平移,并且三个公差带中心位置必须平行位于相对于B基准30mm的理论位置处。
