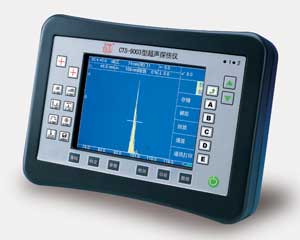

CTS-9003plus 型数字式超声探伤仪
CTS-9003plus 型数字式超声探伤仪
CTS-9003plus 型数字式超声探伤仪
CTS-9003plus 型数字式超声探伤仪
CTS-9003plus 型数字式超声探伤仪主要特点:
范围 检测范围 0.0 ~ 10000mm (钢纵波)。连续可调,最小步进值 0.1mm
声速 1000 ~ 15000m/s,连续可调。内置30个常用的材料声速值
脉冲移位 -20 ~ 3000μs
探头零值 0 ~ 999.9μs
发射脉冲 发射脉冲类型 负尖波
脉冲重复频率 25Hz ~ 800Hz,自动、手动两种调节方式
发射强度 强(600V)、弱(300V)两档
工作方式 二种:单、双
阻尼 四档:400、150、80、60Ω
接收放大 采样频率 ? 基于硬件的实时采样频率,160MHz
? 在检测范围小于8mm(钢纵波)时,提高数字信号处理能力,使采样频率达到640MHz
增益 0.0 ~ 110.0dB。步进值:0.1、1.0、2.0、6.0dB。提供智能加速调节功能
频带 0.2 ~ 20MHz。分宽带、窄带两档
闸门 双闸门,分别全屏幕可调
测量模式 可选:闸门内脉冲波的前沿、峰值
检波方式 全波、负半波、正半波、RF(射频)
抑制 0 ~ 99%
单位 mm、μs
报警 报警方式 硬件报警;可选:进波报警、失波报警、最小厚度报警、DAC曲线报警
报警信号 声光报警:蜂鸣器(声)、发光二极管(光)
显示 显示屏 ? 高清晰度TFT彩色液晶显示屏
? 6.5"超大屏幕
? 高亮度,且亮度可调
? 262144种颜色
显示区点阵数 ? 640×480点阵
? 脉冲波形显示区点阵数:450×400。
? 工件横断面扫描结果显示区点阵数:450×320
屏幕刷新率 60Hz
脉冲表现形式 彩色。可选:空心、实心。射频显示
控制与接口 键盘 ? 薄膜面板
? 防水、防尘、防油污、耐酸碱、密封性强
? 微微凸起的按键,提供良好的触感
? 根据统计学原理及人体工学设计的薄膜按键位置
? 按键表面文字:标准符号、中文
菜单 ? 中文菜单
? 常用参数项,单键直接控制
? 其他项,分门别类的体系设计
中文输入 ? 汉字拼音输入法;大、小写字母,数字、特殊字符输入
? 键盘输入
? 单手控制
? 操作方式类似手机。
探头接口 ? 两个位于仪器顶部Lemo 00#探头插座
? 如客户希望探头接口为Q9,可以订单中说明
计算机、打印机接口 ? 高速USB接口
? RS232串行接口
? 25针并行打印接口
数据的存储 快捷通道 ? 10个快捷通道
? 可预存10个通道探伤参数
? 可编辑、存储、调用、浏览、打印、通讯
? 快捷通道的编号显示在波形区的前面,清晰的反黑体字符表示
? 配合快速地更换探头,免去繁琐的仪器调节过程
参数 ? 最多可存储100套探伤参数
? 可编辑、存储、调用、浏览、打印、通讯。
探伤报告 ? 最多可存储1000套探伤报告(含波形)
? 波形可调用出来,显示在屏幕的背景上,同实时波形对比
? 可存储、调用、浏览、打印、通讯;
? 可编辑探伤报告的文本项:文件名称、操作人员等
B扫描图片 ? 最多可存储20张B扫描结果(彩色图像)
? 图片可以附加在探伤报告后;
? 可存储、浏览、打印、通讯。
连续的波形记录 ? 录像方式连续记录屏幕上的波形
? 连续记录时间持续24分钟;
? 可回放、通讯。
厚度测量结果 ? 最多可存储1000个厚度测量结果,以分组的方式存储;
? 要求每组具有相同的单位、最小厚度限制、最大厚度限制;
? 可编辑、回放、打印、通讯。
辅助功能项 冻结 ? 冻结A扫描波形
? 冻结后,与波形的高低、位置无关的参数可以调节
? 冻结后的波形可以置于波形显示区的背景上,用来与实时波形对比
? 单键直接控制
峰值 ? 捕获闸门内的波形最高点
? 显示最高点的波形幅度
? 用于标定、检测过程中找到人工伤或缺陷的最高波
? 单键直接控制
包络 显示闸门内波形的包络线
扩展 ? 闸门内的波形扩展到整个波形显示区
? 用于观察波形的细节
存储快捷键 ? 面板上的常用按键之一
? 可选择存储的类型:参数、探伤报告、B扫描结果、波形录像
? 单键控制
自动增益 ? 新颖的波形幅度调节方式,自动将波高调节到预设高度
? 预设高度范围:5% ~ 100%
波形对比 ? 可将冻结的波形置于显示屏背景上
? 可将存储后的波形回放后置于显示屏背景上
? 将实时的波形与背景上的波形对比
标定 ? 可自动标定直探头的零值
? 自动标定斜探头的零值、K值(折射角)
自动测量仪器的性能指标 ? 自动测量垂直线性误差
? 自动测量灵敏度余量
? 自动测量动态范围
? 自动测量分辨率
? 自动测量噪声电平
缺陷的定位 ? 直探头工作状态下,显示缺陷的深度
? 斜探头工作时,显示缺陷的水平、深度、声程、波次
? 缺陷的定位方式可选前沿、或峰值
缺陷的定量 ? 普通检测模式,显示波形的幅度(%)
? DAC检测模式,显示波形的幅度(%)、超过SL的dB数
? AVG检测模式下,显示幅度(%)、当量(Φ值)
裂缝自动测高 ? 自动计算焊缝等工件中裂缝的高度
抑制的特点 ? 线性抑制,不影响仪器的垂直线性等指标
屏幕保护 ? 省电,延长仪器的工作时间
与探头的匹配 ? 仪器提供两档发射强度、四档匹配阻尼
? 匹配国内外多种多样的探头
? 以获得最佳的灵敏度、分辨力,且防止接收波形的失真
曲面修正 ? 适用于内、外曲面的检测
? 根据曲面的直径自动修正缺陷位置的检测结果
DAC曲线
(见图A) ? 距离波幅曲线,最多可记录99个点
? 每个点可编辑、删除,可插入点
? 三条附加的曲线(如评定线、定量线、判废线)
? 可选择折线连接各点、平滑的曲线连接各点
? 根据dB、范围等的改变而移动
? 可创建、编辑、存储、删除、调用
AVG曲线
(见图B) ? 适合锻件等工件的探伤
? 只需记录一个参考点
? 可根据参考点的平底孔直径,获得其他当量的AVG曲线
? 可创建、编辑、存储、删除、调用
B扫描 概述 CTS-9003 plus 型为便携式全数字彩色超声波探伤仪,小巧轻便。因为采用了超高速的信号处理技术(硬件),配合彩色液晶显示屏,从而全面实现在探伤系统上才做得到的两种B扫描模式,分别式如下:
1.厚度扫描模式(B-Th-Scan)(图C)
2.声程幅度扫描模式(B-A-Scan)(图D)
(符号的含义):
Th: Thickness厚度
A:Amplitude幅度
工作方式 ? 不需要任何机械装置,手工移动探头
显示 ? 波形显示区底部,450×320点阵。同步显示波形
? 彩色像素
? 不同的颜色表示波形不同的幅度dB数
? 采用倒计时,开始扫查工件
结果的处理 ? 可存储、调用、浏览
? 可打印
? 可传输到计算机,以便进一步的分析
用途(部分) ? 厚度扫描模式(B-Th-Scan):腐蚀残余厚度的测量
? 声程幅度扫描模式(B-A-Scan):直声束检测缺陷(直探头、双晶探头)
性能指标 垂直线性误差 ≤3%
水平线性误差 ≤0.1%
灵敏度余量 >60dB (200Φ2平底孔)
分辨率 >36dB
动态范围 ≥32dB
电噪声电平 <10%
软件的可拓展性 可根据不同用户、不同行业的要求,加入特定的探伤工艺。
其他项 电源 两种供电方式
1. 大容量锂电池,无记忆效应、连续工作6小时以上
2. 220V交流电(配电源适配器)
充电器
(电源适配器) 可边充电、边连接仪器工作
环境温度 -30℃~ 60℃
尺寸 250mm×186mm×59mm
重量 约2Kg
