SCAN IT 3D GmbH 公司与其来自瑞士的合作伙伴 n-protec AG 公司合作，一起对一个涡轮机壳体进行了评估。根据检查结果，他们决定使用三维扫描仪来创建一个壳体的 3D 模型。Creaform 形创公司的便携式激光三维扫描仪 HandyScan Black|Elite 因其便携性在该项目中发挥着重要的角色，甚至可以直接在生产车间触达难扫区域。事实证明，将壳体运输到测量实验室太过繁琐、耗时，而且价格昂贵。
一旦创建了三维扫描，他们就在 Geomagic Design X 软件中确定轴承和叶片架的轴向环的位置。然后将环放在叶片架上创建为 3D 模型，以便在 SolidWorks 软件中进行进一步的开发。

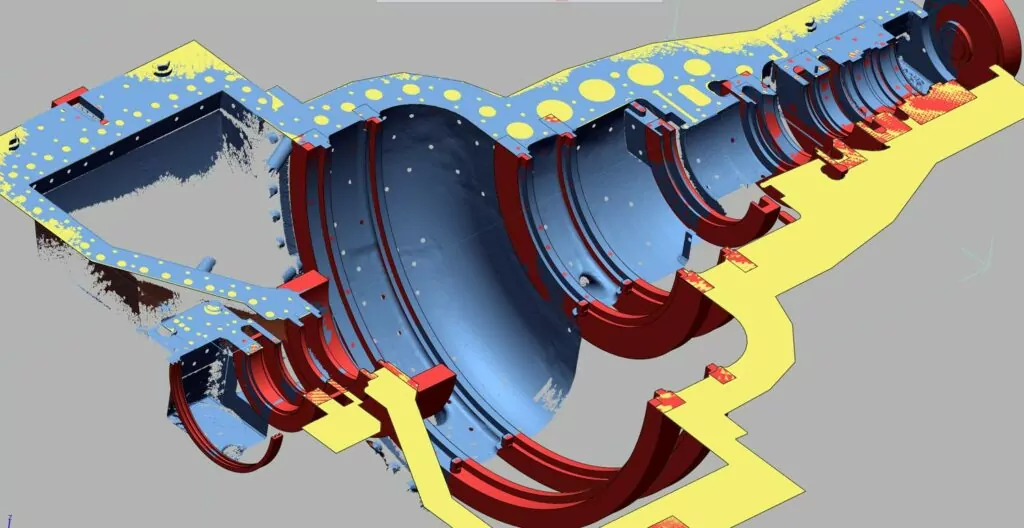

红色圆环与三维扫描数据一起导入 SolidWorks 软件中。这些位置都标注有尺寸。
另一项任务是确定涡轮机壳体的密封面的平整度。为此，他们在 Geomagic Design X 中创建了一个平面，然后将它与扫描数据一起传输到 Geomagic Control X 软件中以控制质量。

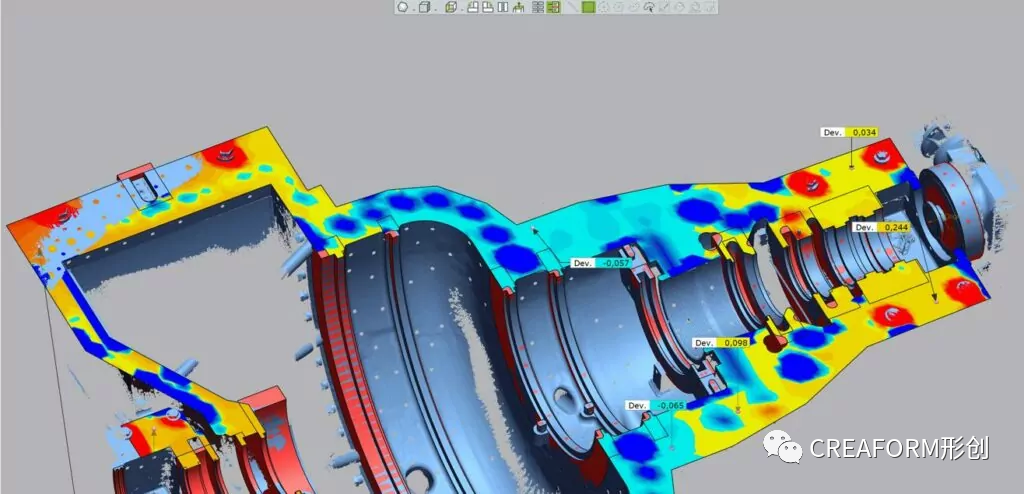

高亮显示的颜色表示密封面偏离平面的地方。深蓝色的区域识别为孔洞。评估的重点在青色和黄色区域。
