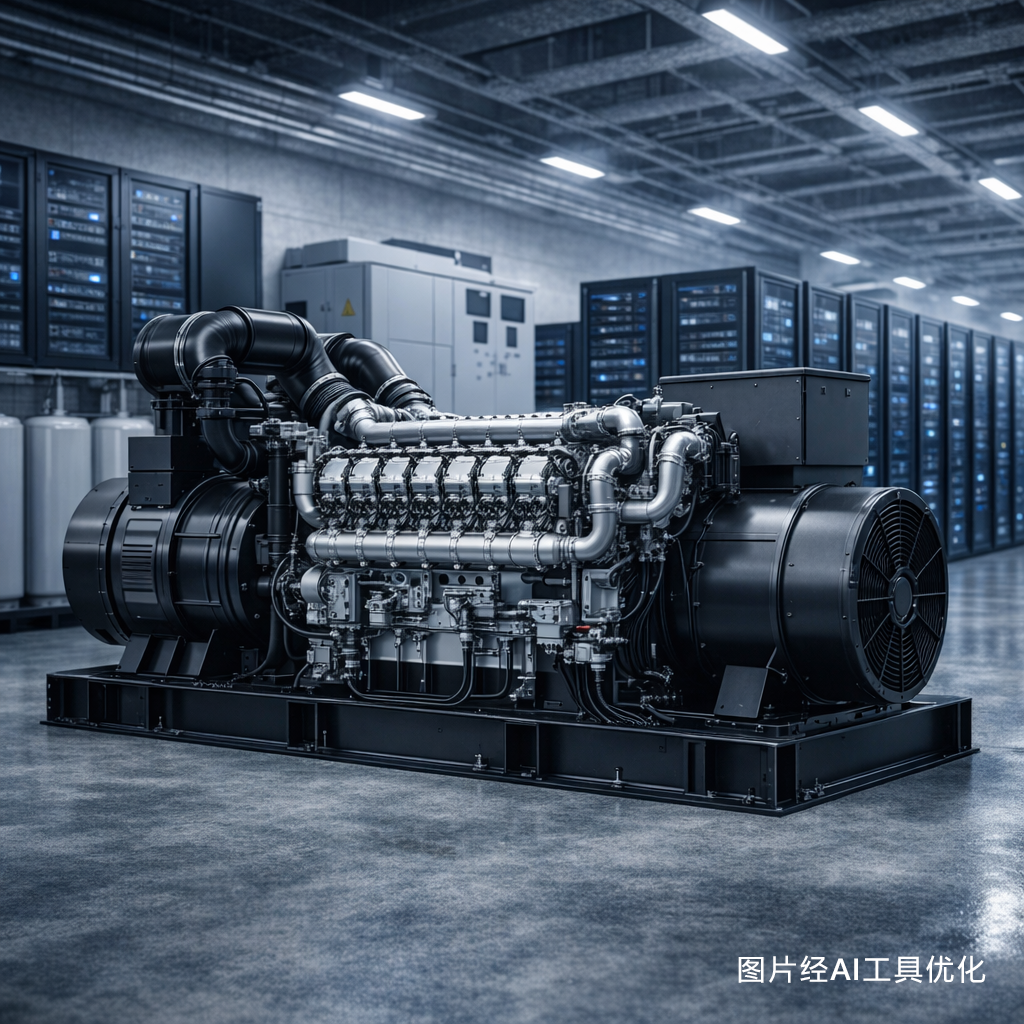

随着AI算力和数据中心规模加速扩张，高功率柴油发电机成为AIDC（人工智能数据中心）机房的重要备用电源。设备大型化、长期稳定运行等需求，让制造端必须把质量关口前移才能制造出可追溯、可验证的设备。在一台大型柴油发电机里，有两个部件往往最能体现“质控难度”：曲轴与曲轴箱壳体。前者决定动力输出的稳定性，后者决定装配基准与孔系一致性——任何细小偏差，都可能在装配与运行中被放大。
(2).png)
曲轴
几何精度是关键
曲轴是将活塞往复运动转换为旋转动力的核心部件之一，它的几何精度会影响振动、热应力分布与疲劳风险，也会影响连杆、主轴承等关键部件的磨损节奏：
机组输出稳定性
曲轴几何误差会导致振动、热应力集中和疲劳裂纹。
整机寿命与维护成本
曲轴圆度、同轴度、跳动等稍有偏差，都会放大到连杆、主轴承等关键部件，导致早期磨损。
数据中心备用电源安全性
数据中心对柴发的启动可靠性要求极高，曲轴必须具备长期高载运行能力。
在制造与检测层面，曲轴通常会遇到这些“硬要求”：
工件很长
长度可达2.5m甚至更长，需要稳定测量能力；
形位要求高
例如圆度要求可到＜0.01mm；
特征多且关联
轴颈圆度/圆柱度/同轴度、相位角、油孔位置等需要多基准关联测量；
节拍要可控
在大尺寸条件下仍需完成上百项特征检测，且长测针/多探针组合带来精度挑战。
针对大型曲轴的质量解决方案
(3).png)

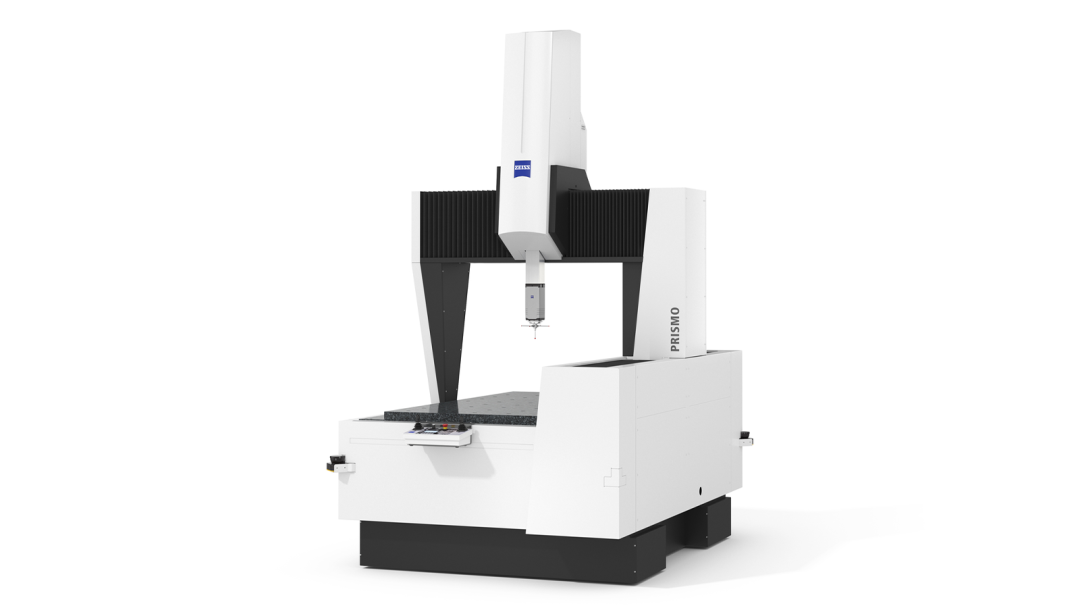

▲ ZEISS PRISMO
(2).png)

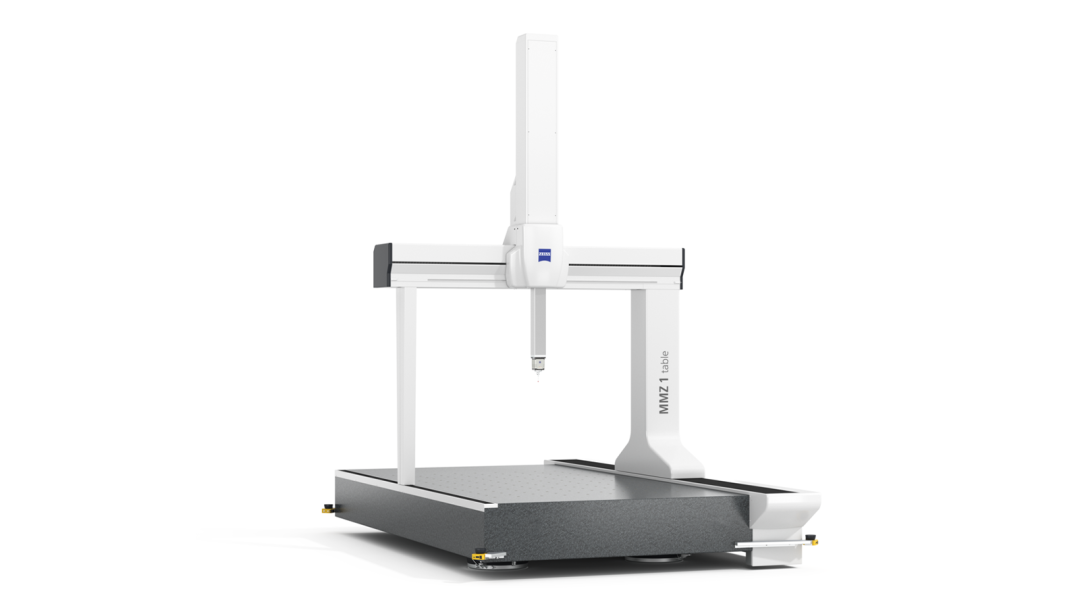

▲ ZEISS MMZ 1 table
(2).png)

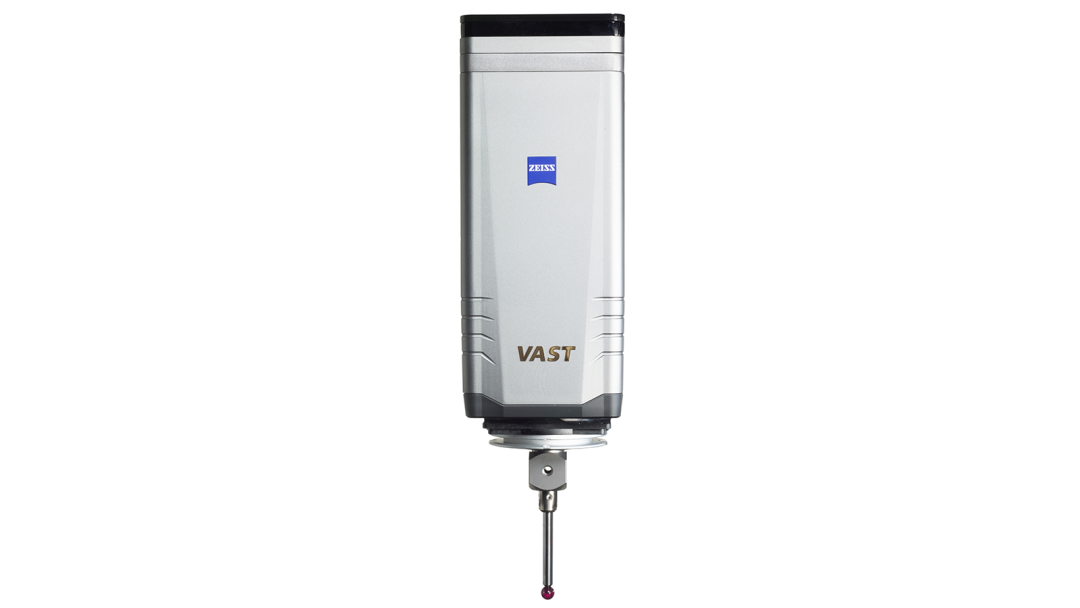

▲ ZEISS VAST gold 主动式测头
三坐标测量机ZEISS PRISMO以及ZEISS MMZ 1 table支持2.5米以上超长曲轴测量，稳定的机械结构与低温漂特性，适合重载、大尺寸工件，搭配主动式测头VAST gold适配复杂探针架构与长测针，可确保测量的高精度。
(1).png)
(1).png)
(1).png)

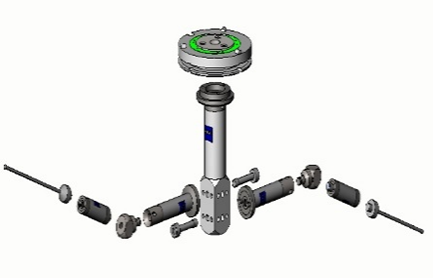

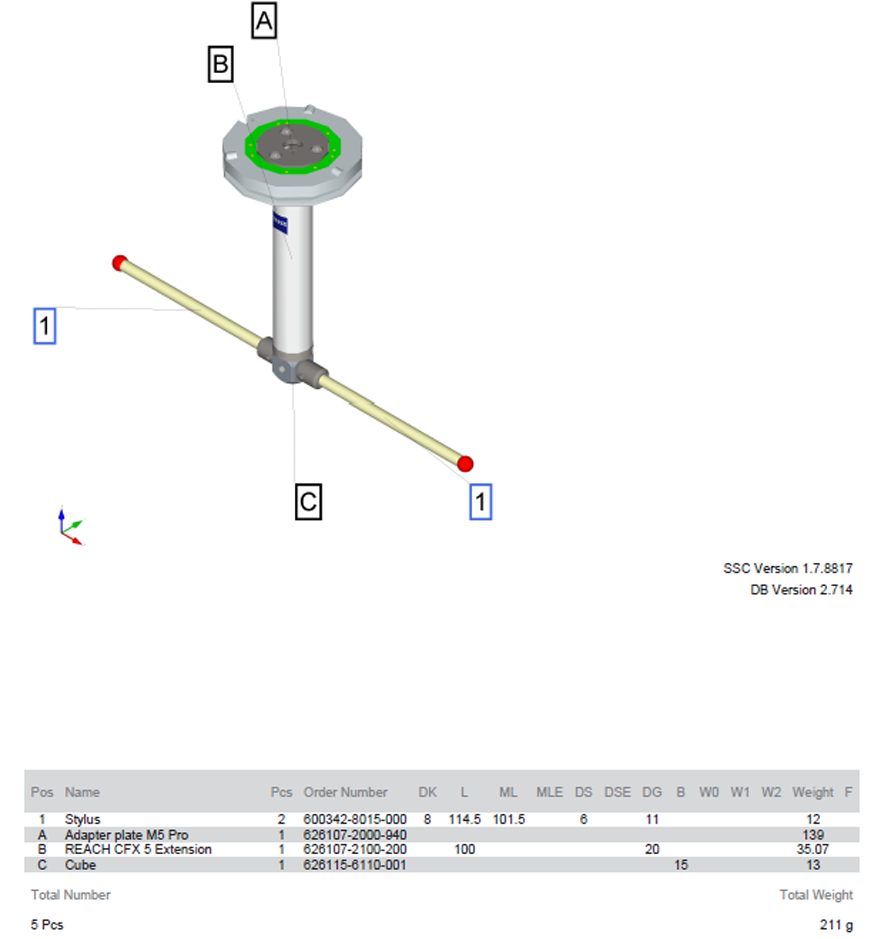

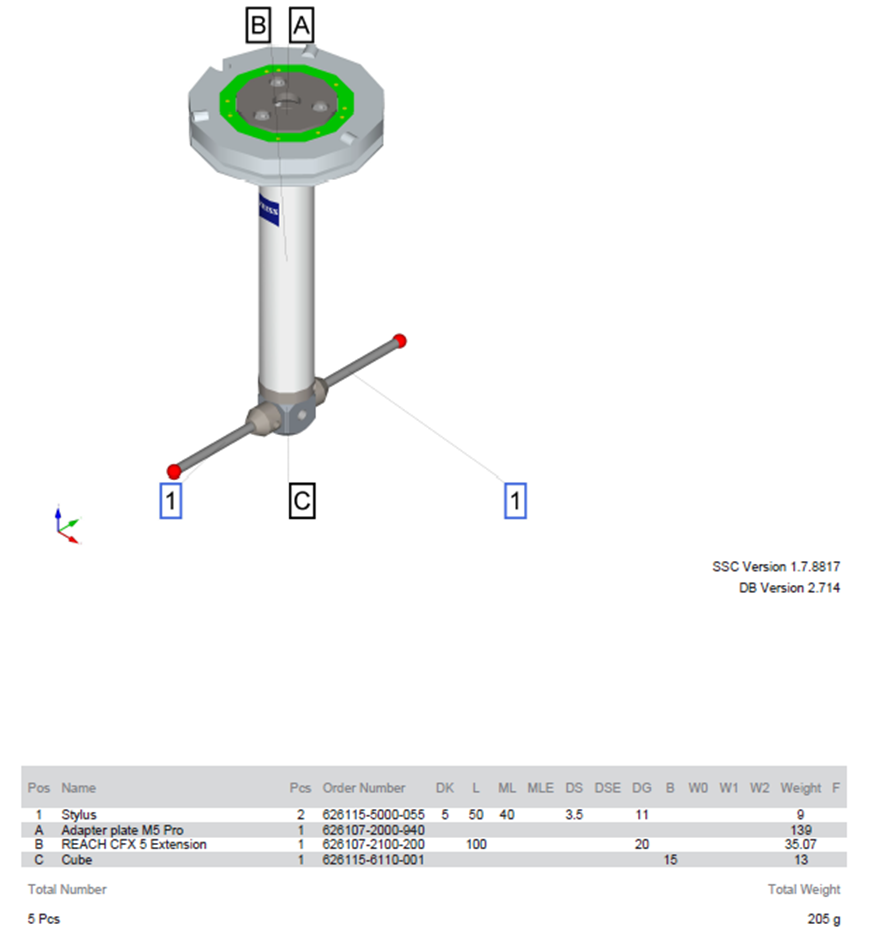

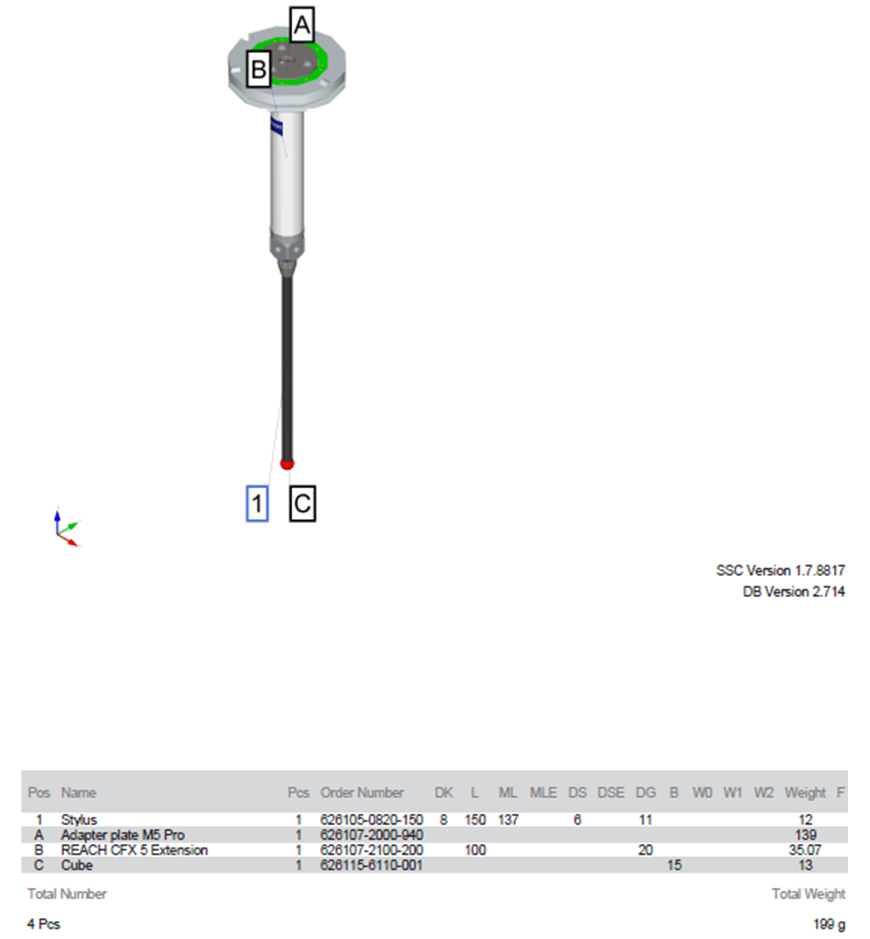

▲ 主动式扫描测头VAST gold测力可调，测杆弯曲恒定，对圆度、圆柱度等形位误差的检测精度远高于触发式及被动测头，适合高精度圆度＜0.01 mm的曲轴要求。
曲轴箱壳体
尺寸点多且结构复杂
(1).png)

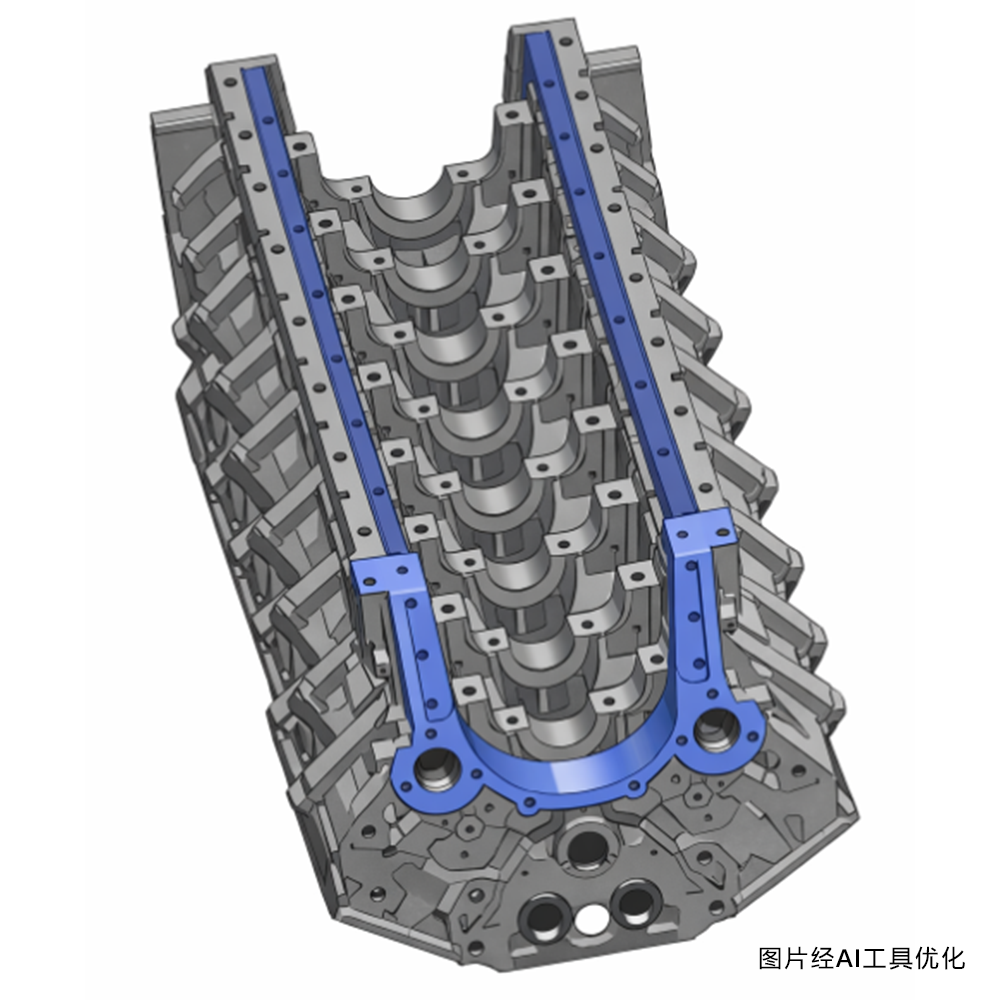

曲轴箱壳体是大型柴油发动机中体积最大、结构最复杂、制造成本最高的核心铸件之一，作为发动机的主承力结构，连接缸体、缸盖、主轴承和曲轴等关键部件，保证主轴承孔系的同轴度、位置度，直接影响发动机振动与寿命，壳体内的主轴承座、加工基准面、螺纹孔及安装面都是后续装配的核心基准，任一尺寸漂移都可能导致曲轴安装偏差、连杆磨损、整机失效。
发电机需具备高可靠性、低振动、快速启动能力，壳体刚性、孔系一致性、变形控制尤为关键，因此，曲轴箱壳体是发动机制造中检测点最多、周期最长、精度要求非常高的核心部件之一。
大型曲轴箱壳体的典型质量检测要求包括：
l 尺寸数量巨大、结构复杂，壳体长度约3米，宽1米，高1米；
l 三坐标检测项通常超过上千个；
l 全尺寸测量可能需要超过10小时，严重影响产线节拍；
l 长测杆/多探针组合会带来精度衰减风险。
针对大型曲轴箱壳体的完整质量解决方案
蔡司为大型发动机壳体提供从铸造件 → 半精加工件 → 精加工件的一体化检测体系，包含三坐标、蓝光扫描、复合检测和自动化交付服务。

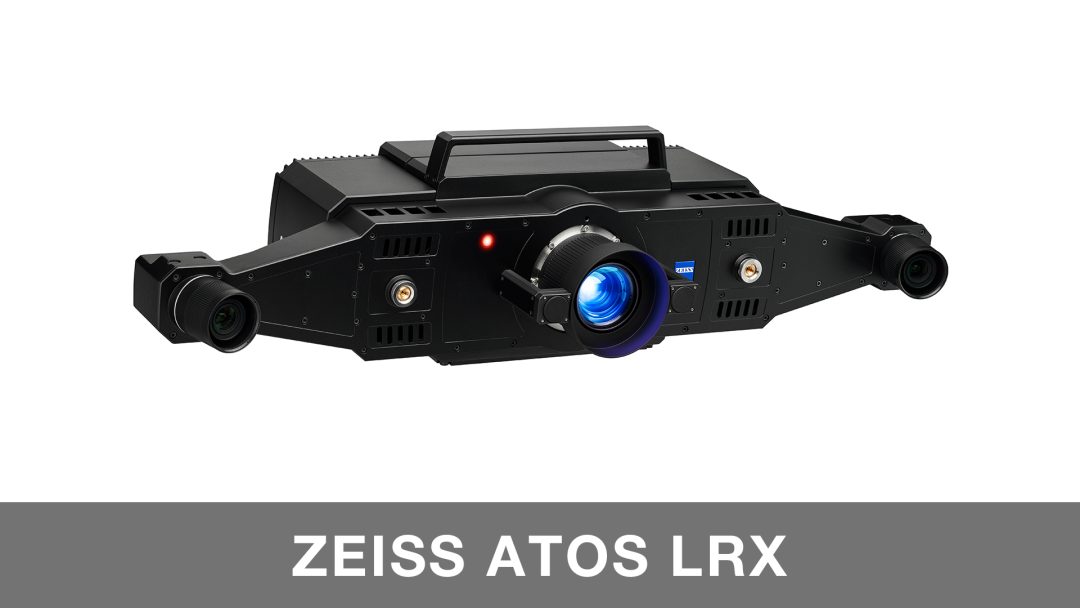

方案 A ZEISS ATOS LRX蓝光扫描——大型壳体的全域快速分析
.png)
(2).jpg)

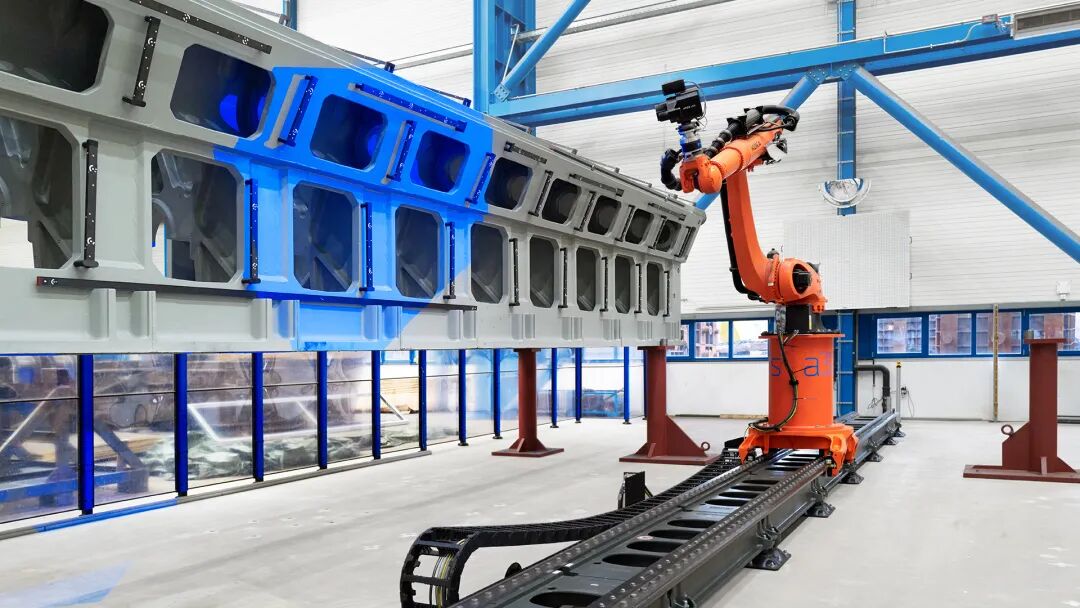

对铸造毛坯或半精加工件，ZEISS ATOS LRX更像是“全域体检”：一次获得完整点云后，即可快速回答四个最常见的问题：
1. 壳体有没有明显变形、哪里偏得多？
2. 整体几何轮廓与关键区域是否在合理范围？
3. 加工余量是否足够、是否均匀？
4. 与CAD模型对比时，偏差分布是否一目了然？
ZEISS ATOS LRX具备超大视野、适合大型铸造曲轴箱的全场扫描，可获得完整点云，轻松实现：
1. 全域变形分析；
2. 几何尺寸分析；
3. 加工余量验证；
4. 与CAD进行色差图对比。
方案 B 高精度三坐标——壳体孔系与基准特征的核心检测平台
(1).png)

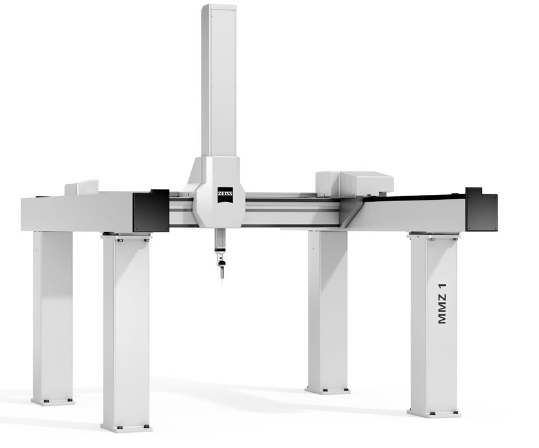

▲ ZEISS MMZ 1

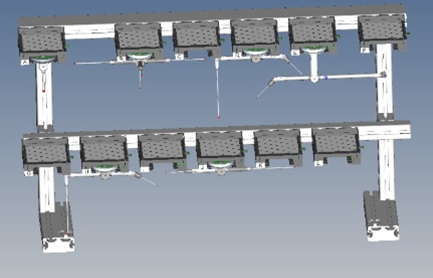

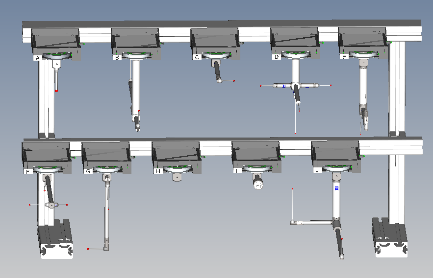

大型三坐标测量机ZEISS MMZ 1可测量3米以上壳体 ， 搭配VAST主动扫描确保复杂深腔与长测针测量进度，Navigator将测量时间缩短约20%，低多探针偏差，适用于多测头组合检测 ，蔡司提供定制上下料系统，确保大型工件装夹重复性。
(1).png)
(1).png)
.png)
蔡司以“扫描 + 三坐标”的组合思路，为柴油发电机关键部件建立从铸造件到精加工件的一体化检测路径：扫描用于快速捕捉全域形态、变形与加工余量，三坐标用于关键孔系、基准与形位精度的确认。最终，将检测结果转化为可复用、可验证的质量证据，为AIDC备用电源的可靠供电提供更可控的制造质量基础。
